Construction 조립 과정 |
|||
|
Part
9 : 선체완성
1 |
|||
조립과정 Part 7 : 배머리 2 TOP
배의 앞부분의 기본골조와 파동포부, 제어부를 결합합니다.
배머리의
부품도.
깜~빡하고 닻의 쇠사슬부분을 먼저 조립해 버리는 바람에
-_-; 부품도에서 그부분이 조립된채 찍혔습니다.
쇠사슬이
무지 깁니다. 40cm 정도? 너무 긴걸..
쇠사슬은
저런식으로 고정해서
돌돌 감아둡니다. 쇠사슬의 느낌은 무척 좋습니다.
조립중에는
쇠사슬이 쉽게 풀리기 때문에, 매우 번거롭지요.
그래서 친절하게도
조립중에만 붙여놓도록 테이프를 제공하고 있습니다. :-)
파동포에는
2개의 LED가 붙는데,
저런식으로
2개 방향으로 LED가 끼워지고, 각기 색이 다른 LED가 순차적으로 켜짐으로써
파동포의
예열과 발사시 빛의 색이 구분되게 만들어져있습니다.
중앙
골조와 어뢰기믹의 조립
배선은
대략 저렇게..
실제로 오렌지색 전선은 어뢰기믹 밑으로 보내야 나중에
조립이 편합니다.
다 조립하고야 알았는데 사진을 깜빡 못찍어서
-_-;
함튼 혹시 여러분이 조립하실땐 2개의 LED 선중 오렌지색쪽은
아래쪽으로 배치하시길.
아래
커버의 조립
드디어

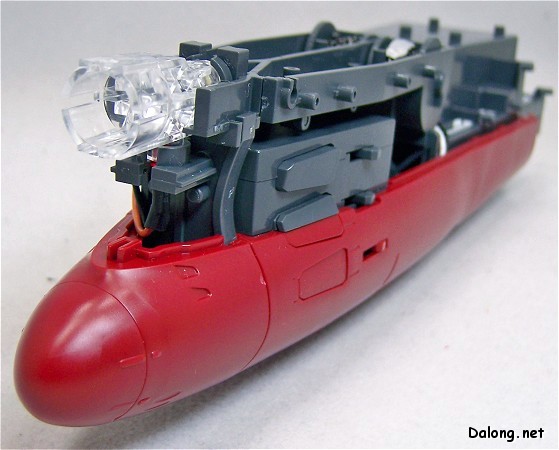

배머리와 제어부를 결합합니다~
제어부
결합후, LED의 코드를 꽂아줍니다.

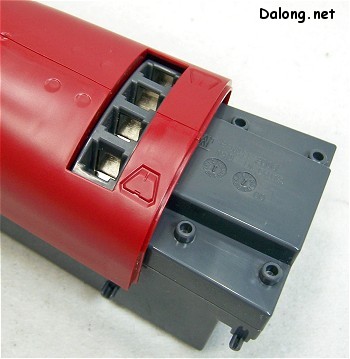

제어부의
전원연결부는 아래쪽 외장장갑의 구멍과 결합됩니다.
배머리쪽 아래는 접합선이 보입니다 ㅠ_ㅠ.. 뒤쪽은 접합선이 없는데.
쩝~

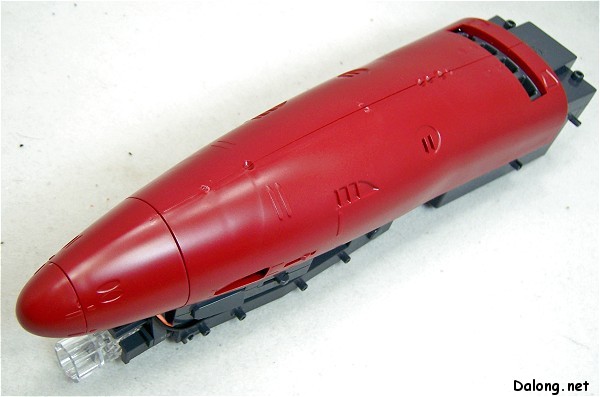

완성된
배머리
조립과정 Part 8 : 함교 TOP
드디어 야마토의 백미라
할 수 있는 정교한 함교부분의 조립!
여기서는 함교의 기본베이스만
완성하고 디테일은 나중에 완성됩니다.
함교
베이스의 부품도
맨
꼭대기에 있는 선장의 방입니다. 의자가 몰드되어 있죠.
상층
브릿지의 내부 디테일.
좌석이랑 조종석까지 새겨져있는게 아주 감동이지
말입니다 ㅠ_ㅠ~ 저 손톱만한 부품에..
상층

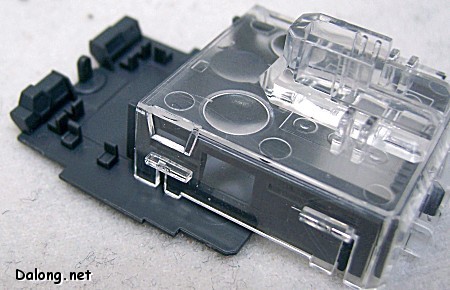

브릿지의 커버는 투명커버이고, 그 위에 노란색 LED가 끼워집니다.
투명
천장을 통해 브릿지 내부 전체가 밝아지는 효과..
선장실과
상층 브릿지의 결합.
보다시피 함교외 외장 바로 안쪽은 클리어파츠들이
이중으로 조립되서,
나중에 LED를 켜면 내부 전체가 은은하게 밝아지는
효과를 만들어냅니다.
하층
브릿지 역시 클리어 파츠 내부에 내장 디테일을 붙이는 식.
하층
브릿지의 내부 디테일도 꽤 좋습니다. (사진을 잘 못찍었근영 ;;)
하층
브릿지에도 의자와 기본적인 조종석은 새겨져 있습니다.
하층
브릿지 위쪽에도 노란색 LED가 하나 따로 붙습니다.
빛의 효과적인
배치와 반사를 위해 일부에는 은박 스티커를 붙여주게 되어 있죠.
선장실
+ 상/하층 브릿지의 결합.
역시 내부는 클리어 파츠로..
2개의
LED로 인한 2세트의 전선가닥
총
4개의 전선은 저렇게 은박 스티커로 깔끔하게 고정하게 되어 있습니다.
함교
뒤쪽도 커버를 씌운 상태. 디테일 좋죠?

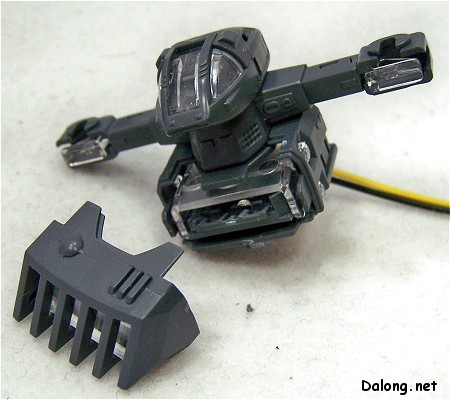

펄스포
가동부와 함교 커버의 조립.
함교를
올려놓으면 함교 베이스는 완성!
기본체만 완성된거고, 30개 가까운
펄스포와 레이다 및 각종 부가 부품들은 아직 안붙인 상태입니다.

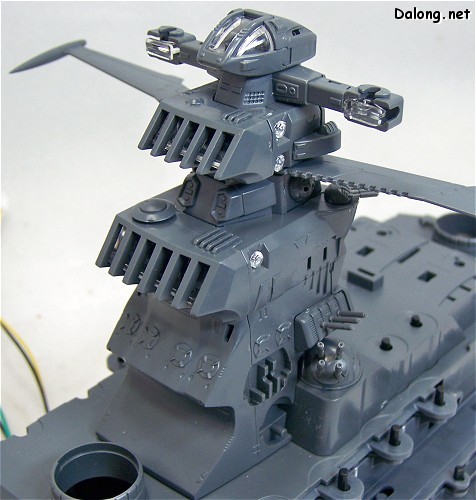

함교
베이스의 디테일.
아직 외장 부품들이 완성되지 않은 디테일이지만,
모양새가 좋네요.
26개의
펄스포 중 20개는 가동식입니다. (까만색 돌출 부분)
20개가 동시에
가동하면 장관이겠네요~
바닥의
배선.
이제 각 부분별로 기본구조가 완성되었고, 결합에 들어갑니다..
