PG 유니콘 - LED 유닛 조립 과정

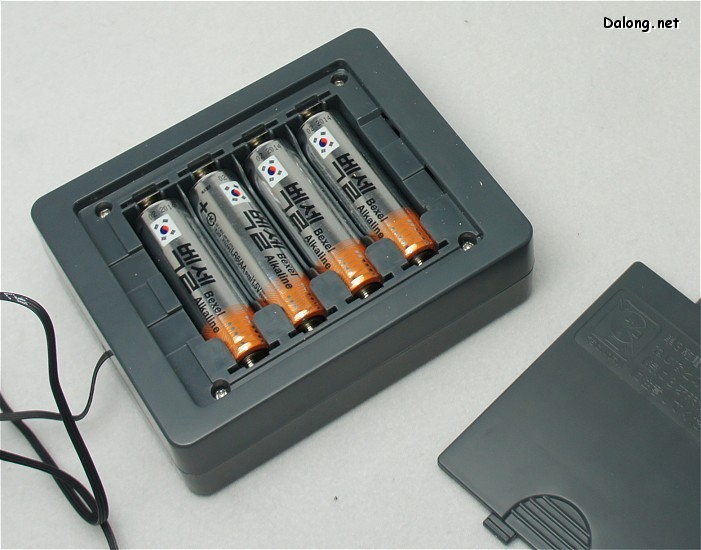

우선 배터리팩에 AA 건전지 4개를 꽂아주고

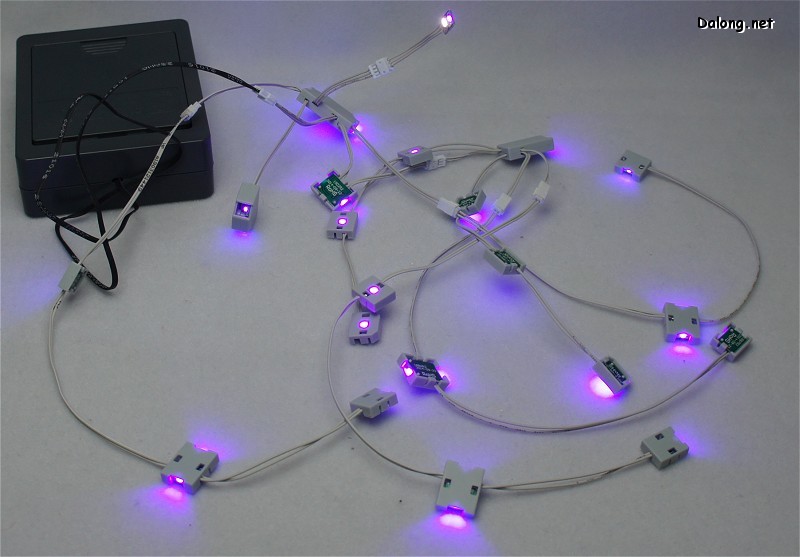

LED를 모두 연결하여 제대로 동작하는지 확인해줍니다.

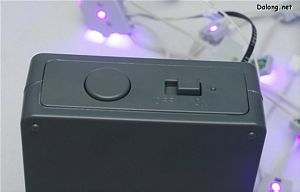

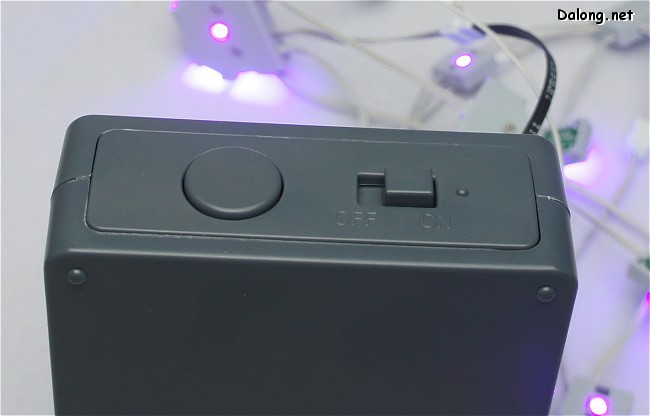

스위치는 2단계로구성되어 있어서,
우측의 스위치를 ON한 후 좌측 버튼으로 모드별 점등이 가능합니다.

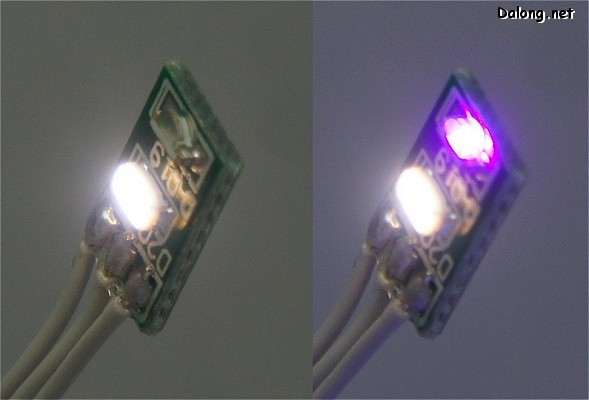

머리쪽에는 눈을 위한 하얀색 LED와 사이코 프레임을 위한 붉은 LED가 있는데요.
동그란 버튼을 1회 누르면 눈만, 2번째 누르면 사이코 프레임 전체가,
3번째 누르면 눈과 사이코 프레임 전체, 그리고 4번째 누르면 꺼지는 식입니다.

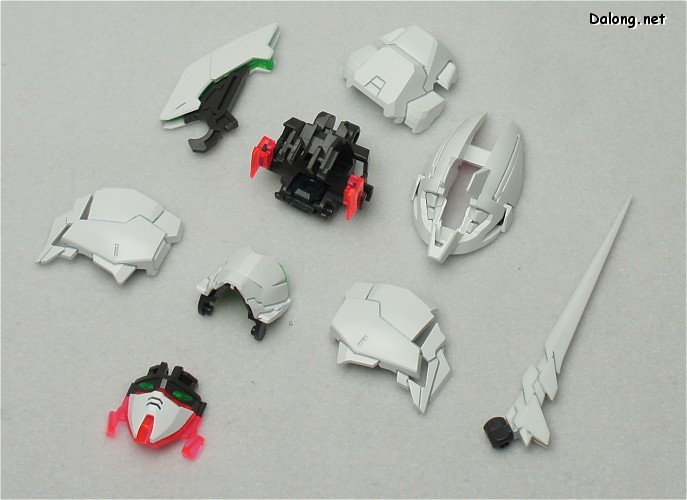

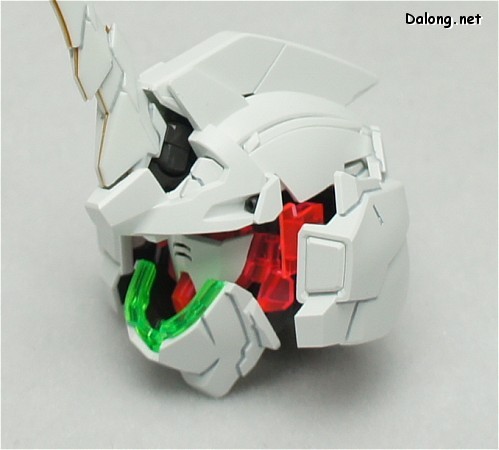

우선 LED를 심기위해 머리를 저렇게 분해합니다.

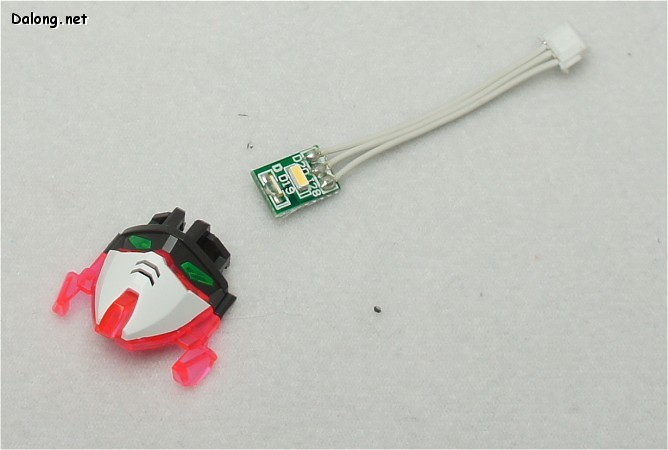

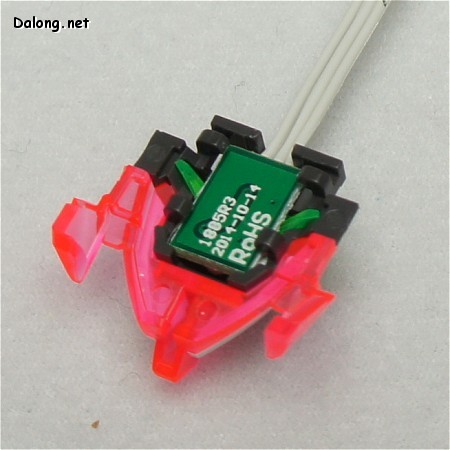

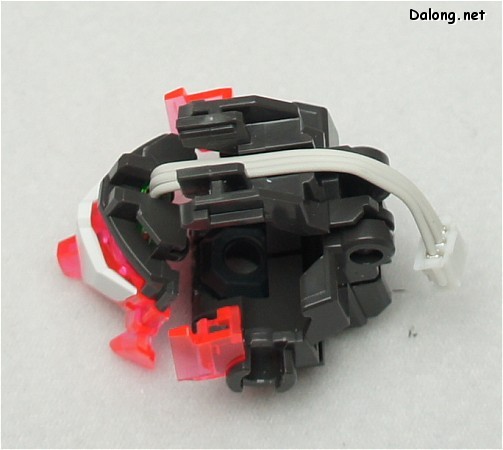

얼굴 뒷편에 LED PCB를 끼워 넣습니다.

얼굴을 머리 프레임에 끼운 다음 다음 전선을 5:5 가리마로 뒤쪽으로 넘깁니다.

그 다음 순서대로 장갑들을 재조립하구요.

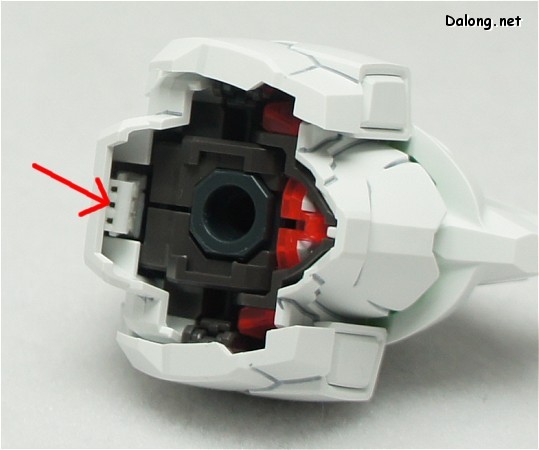

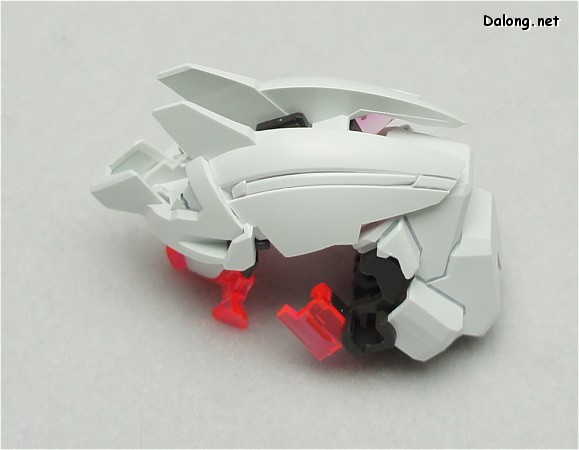

조립 후에 보면 머리 뒤쪽에 LED용 핀이 살짝 노출되어 있는데요.
이게 너무 안쪽에 있어서 이 상태로는 끼우기가 힘듭니다.

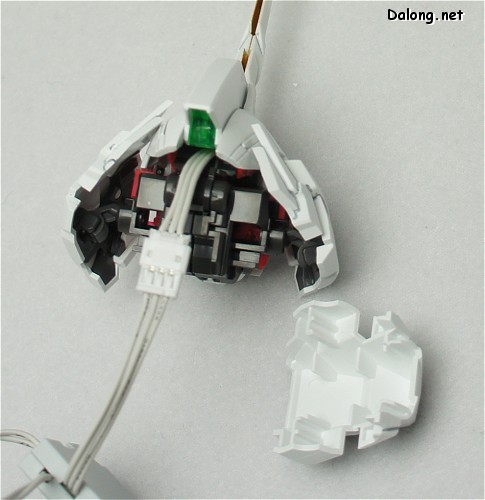

전원핀을 연결할 때는 뒤통수를 따고 끼우는게 편하지요.

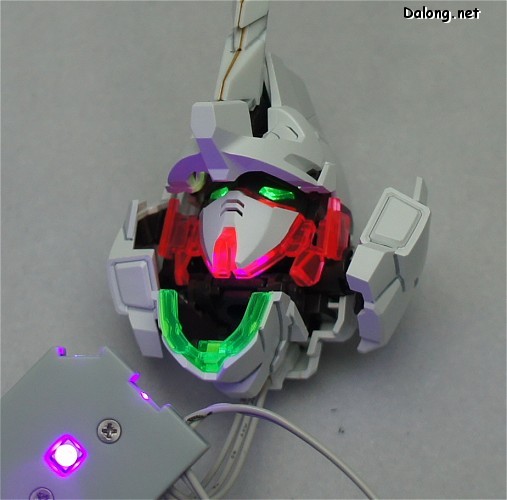

조립에 이상이 없는지 테스트..

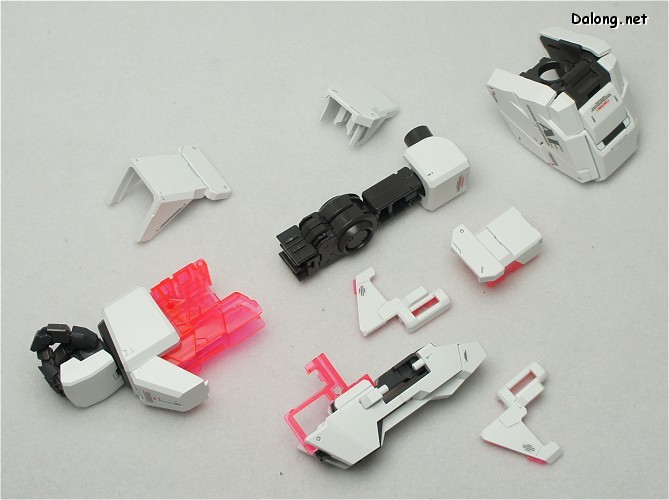

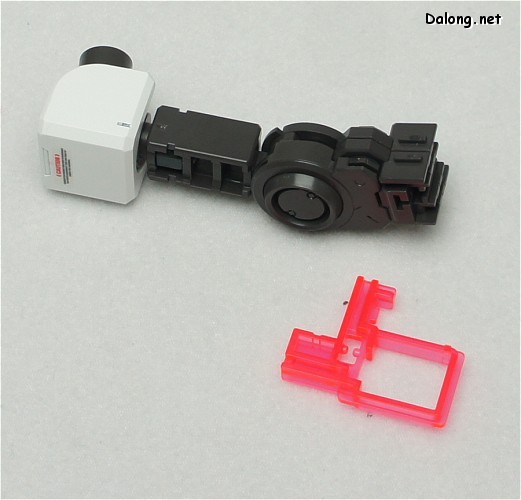

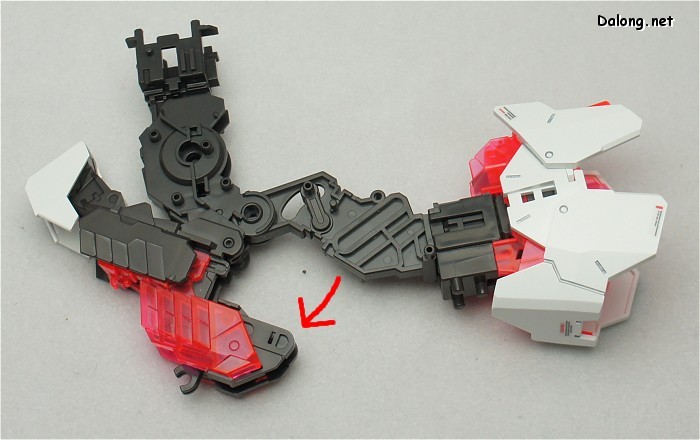

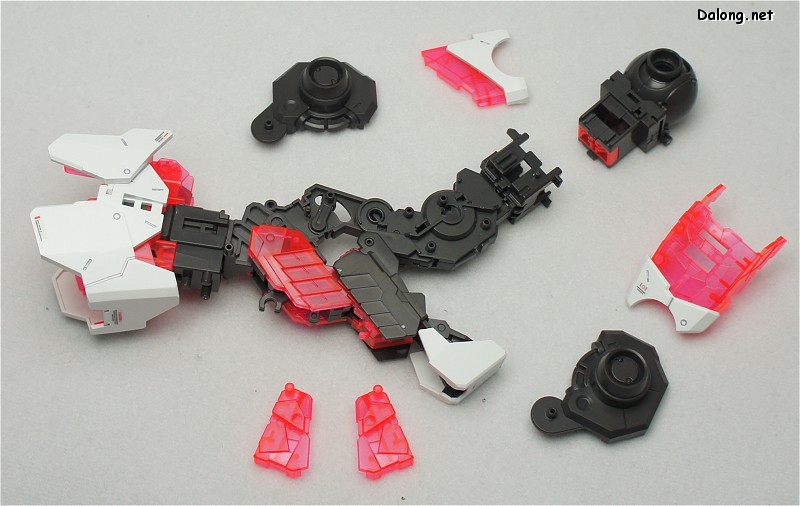

팔 부분에 LED를 심기 위해서는 우선 위와 같이 분해합니다.

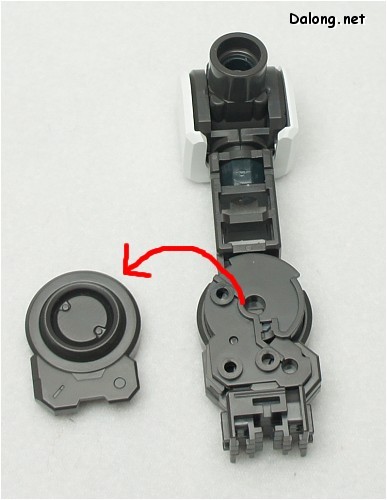

그리고 전선을 내부에 심기 위해 팔꿈치 장갑을 하나 걷어내구요.

팔뚝의 네모난 사이코 프레임 파츠도 필요합니다.

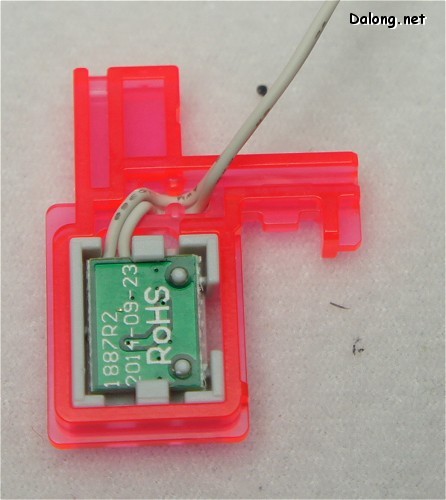

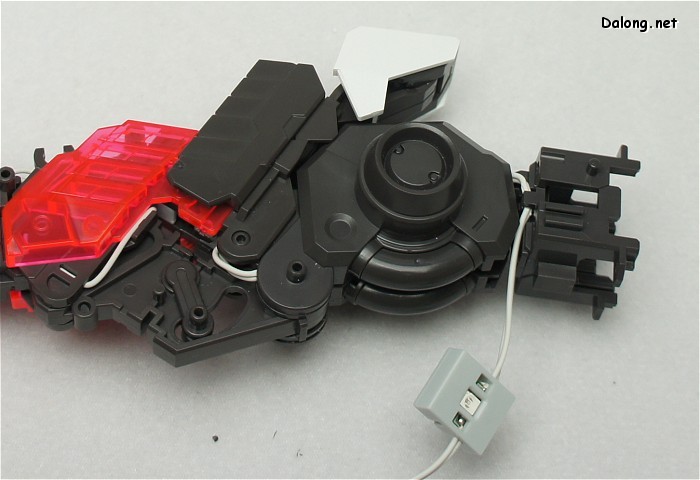

자 이제 팔에 LED 유닛을 심습니다..

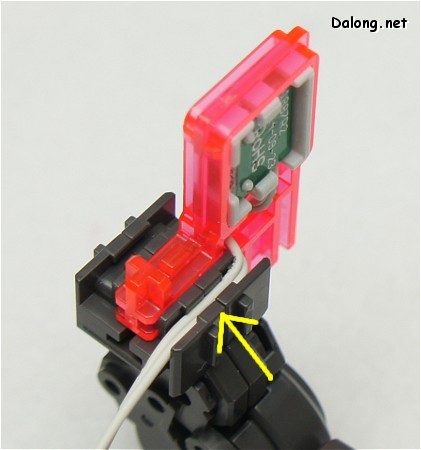

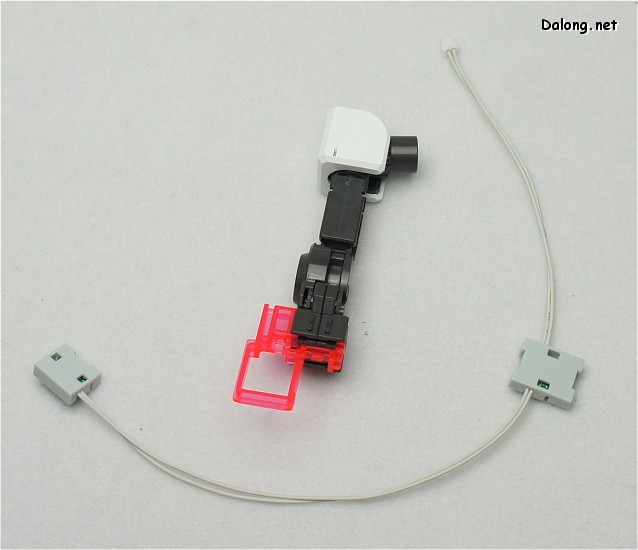

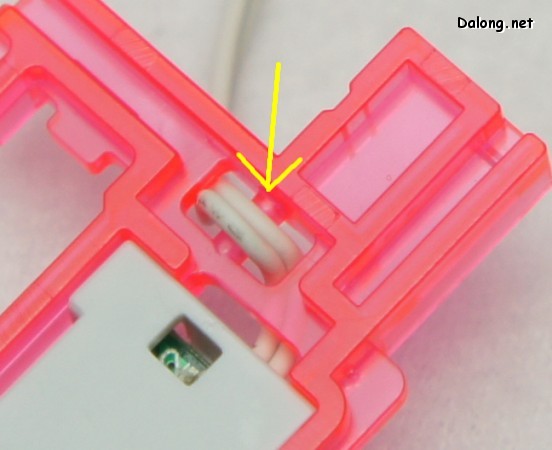

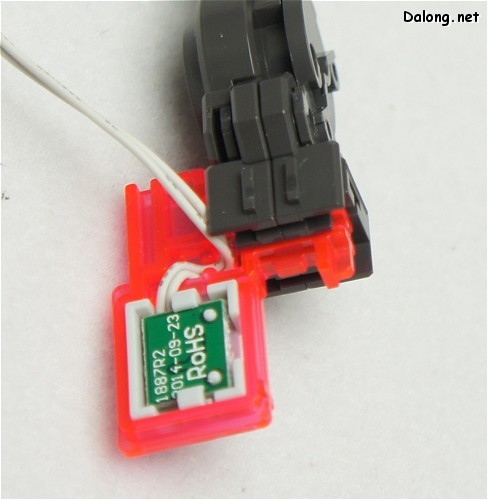

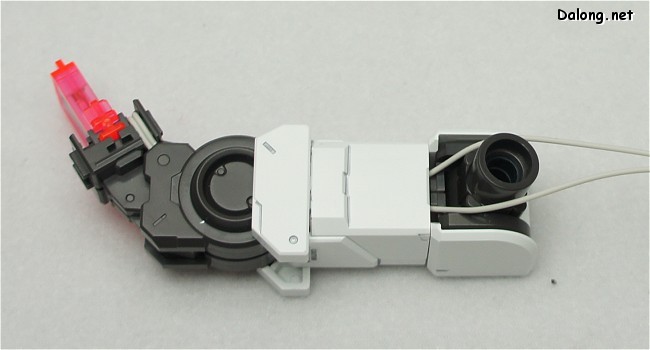

먼저 네모난 구멍에 LED 유닛을 끼우고, 전선을 한번 뒤쪽으로 돌려감아 고정합니다.

이것을 팔뚝에 끼운 다음, 팔뚝 안쪽의 홈에 전선을 구겨 넣어 숨깁니다.

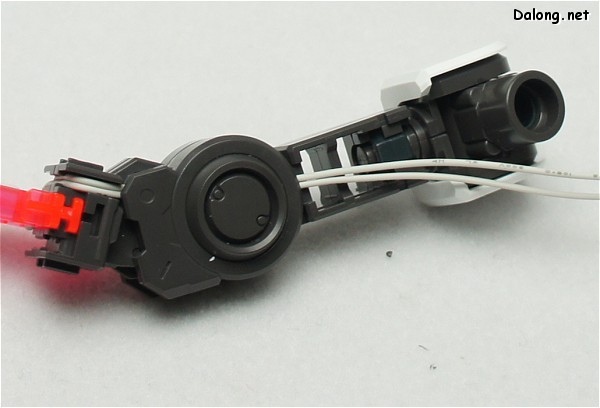

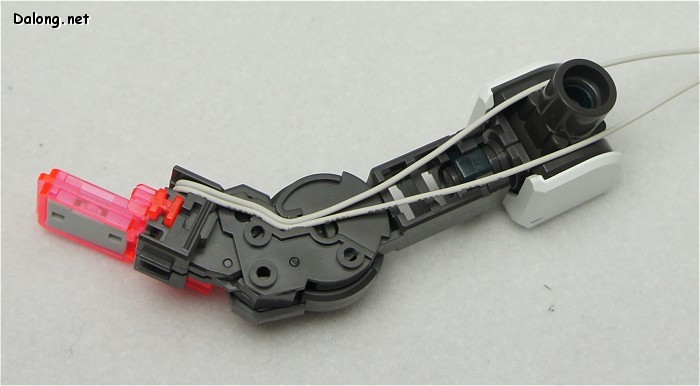

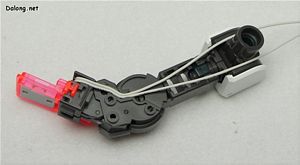

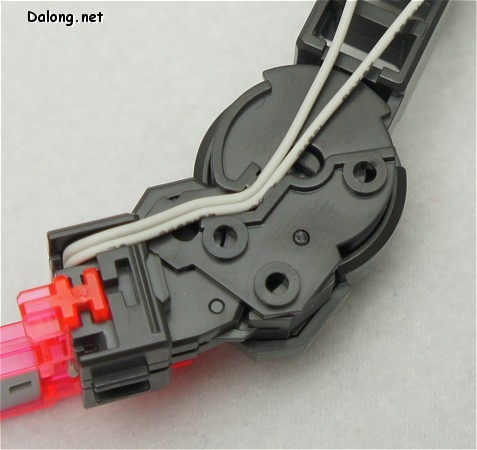

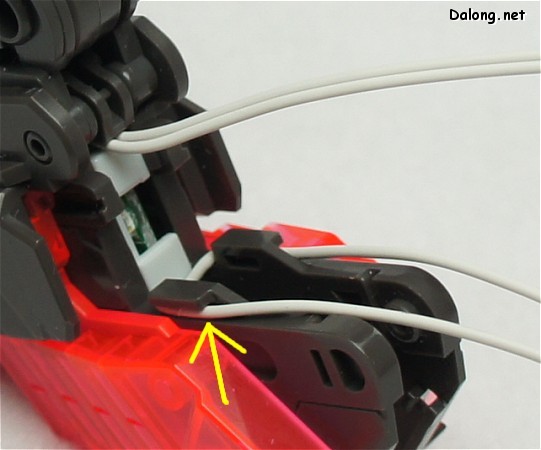

그리고 위와 같이 관절 내부에 교묘하게 전선을 배치하구요.

팔꿈치 커버를 닫아서 완전히 고정합니다.

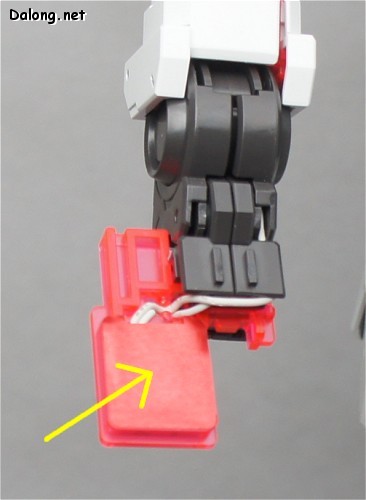

LED 유닛이 있던 자리에는 앞뒤로 빨간 스티커를 붙여서
발광효과가 퍼지도록 합니다.

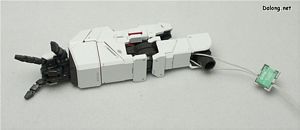

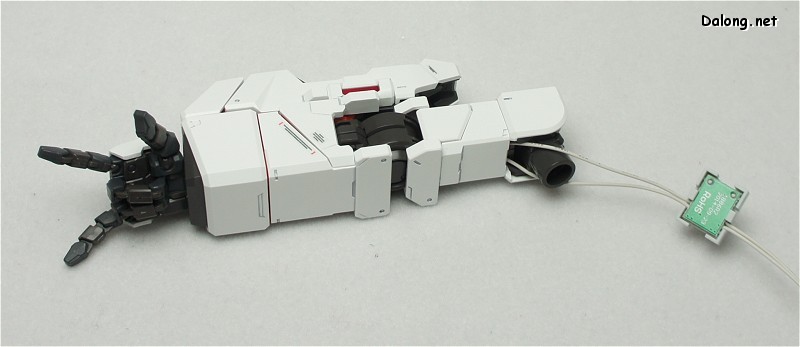

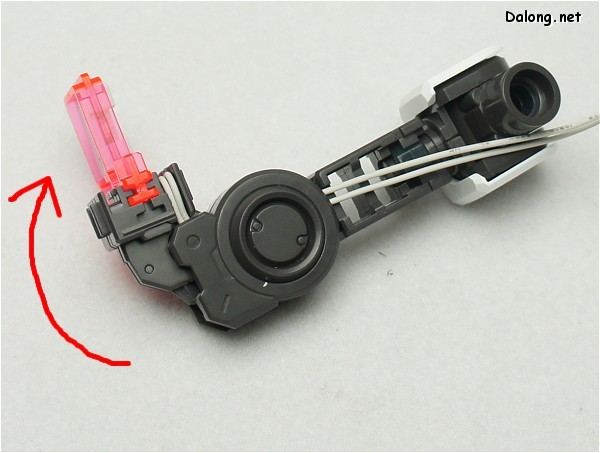

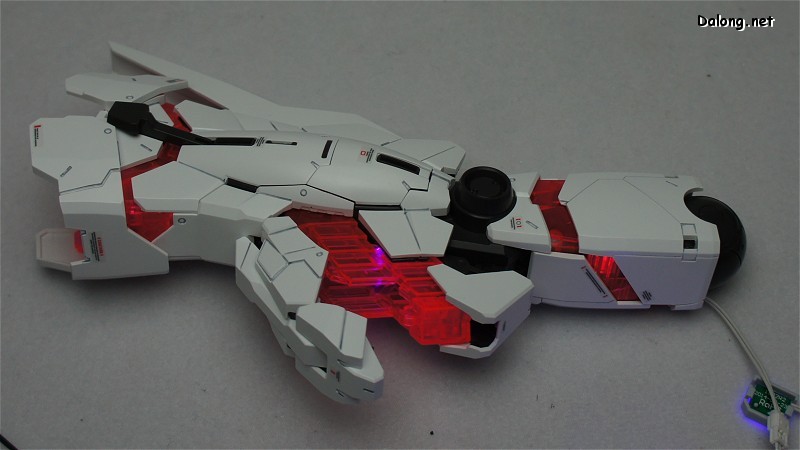

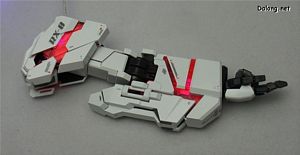

팔의 움직임에 전선이 방해받지 않는지 테스트합니다.

그 다음 순서대로 팔을 다시 조립해주구요.

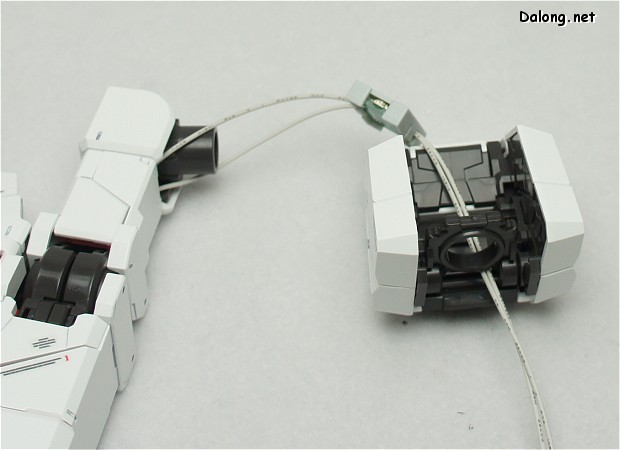

전선 끝부분을 어깨 중간 구멍에 통과시킨 후,
LED 유닛을 어깨 안쪽에 끼워줍니다.

이 때 남는 전선이 너저분하게 굴러다니기 때문에
먼저 아래 쪽 2개의 고정 구멍에 전선을 끼워서 고정합니다.

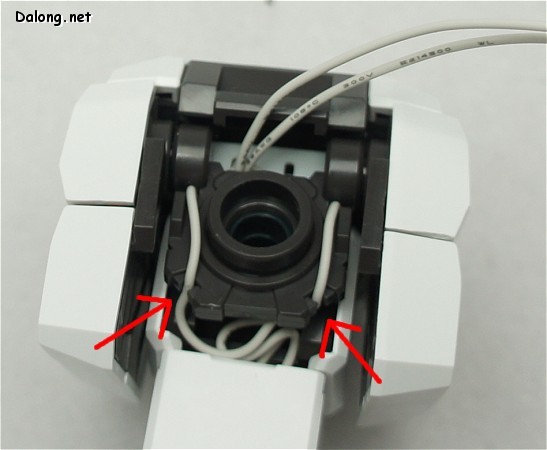

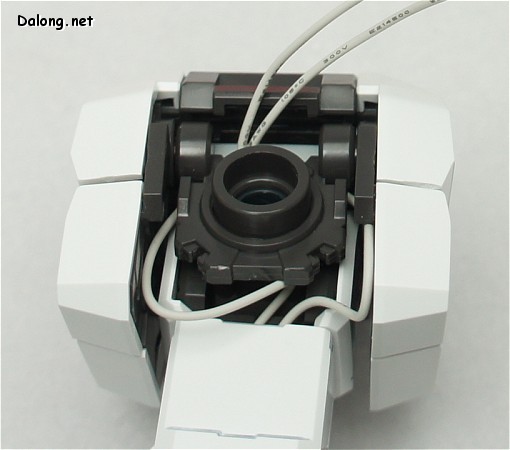

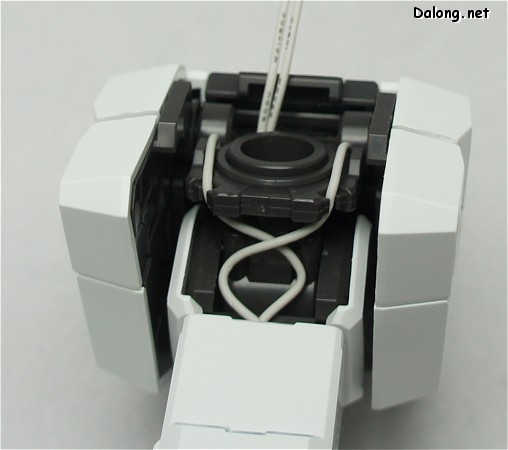

어깨의 가동을 소화하면서 전선의 길이를 유지하기 위해,
위와 같이 두 전선을 안쪽에서 어긋나게 휘어 놓으면 잘 노출되지 않습니다.

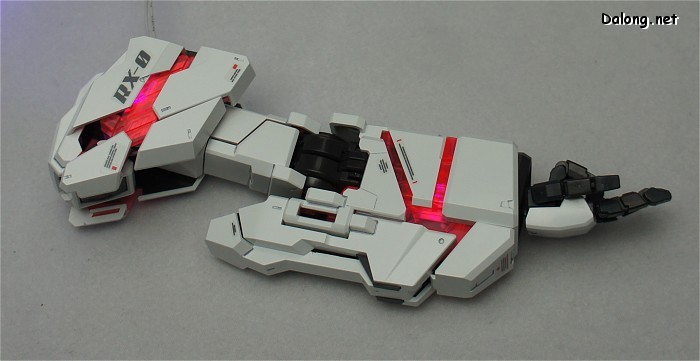

전선을 연결하여 LED가 잘 점등되는지 확인해봅니다.

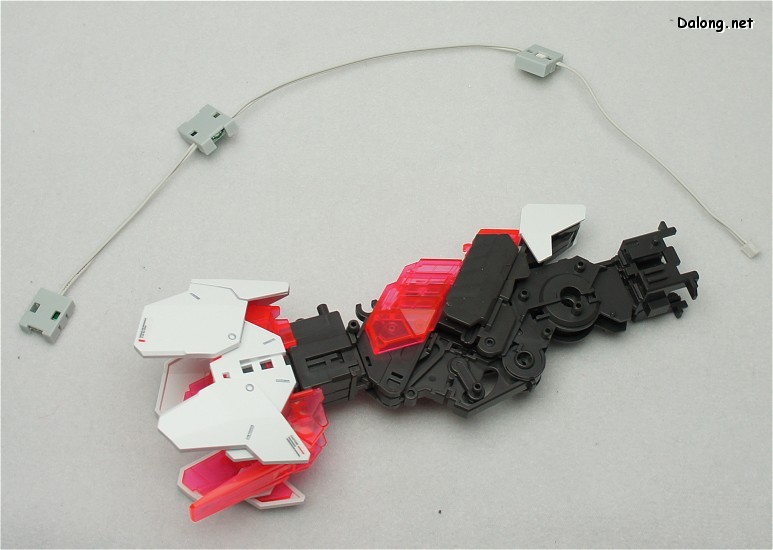

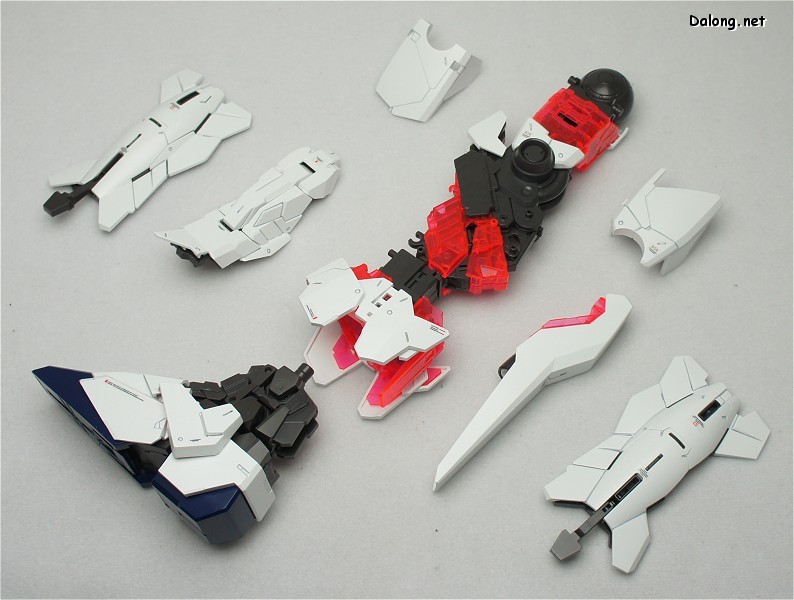

다리에 LED를 심기 위해서는 위와 같이 발과 장갑을 분리합니다.

그리고 내부 프레임 역시 위와 같이 한번 더 분해해주고요.

이제 LED 유닛을 심습니다.

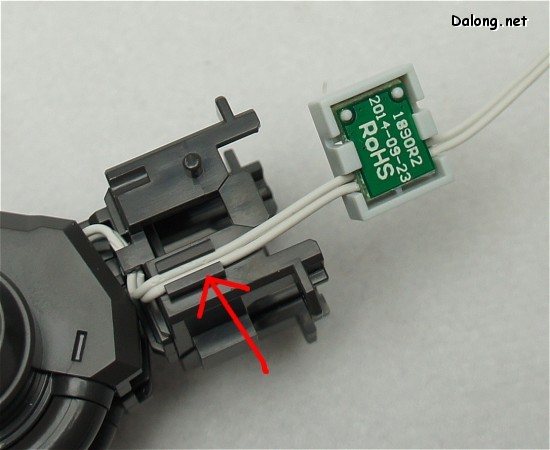

먼저 무릎 프레임과 종아리 프레임의 연결핀을 분리하여 관절을 쫙 벌려줍니다.

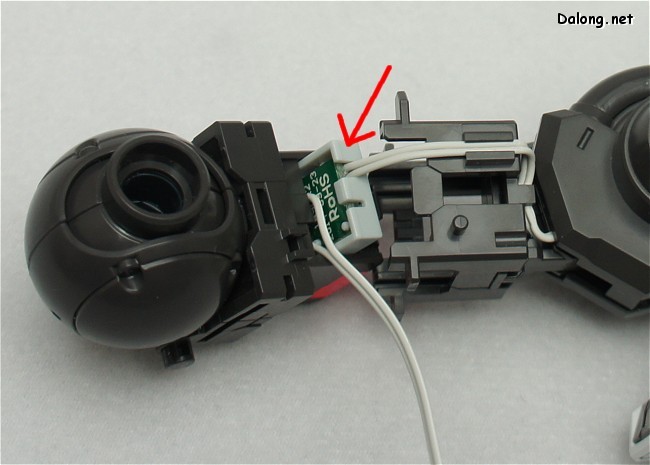

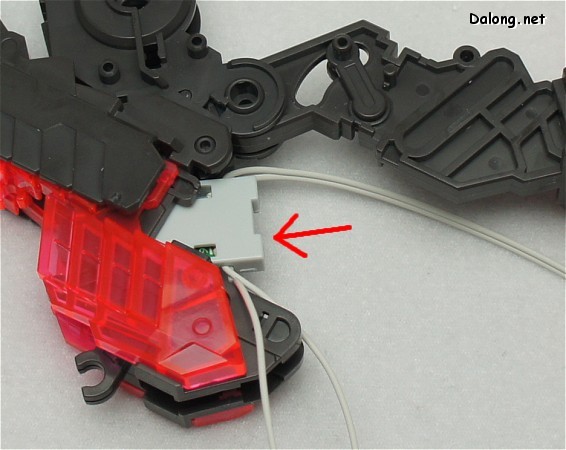

무릎 프레임 안쪽 깊숙히 중간 LED 유닛을 쑥 박아줍니다.

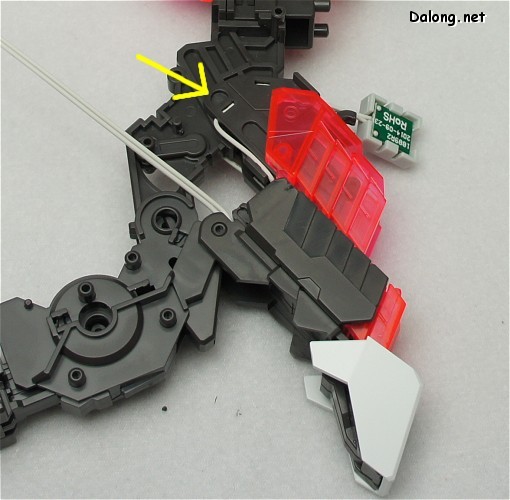

 그리고 전선을 관절 안쪽 고리에 고정하고..

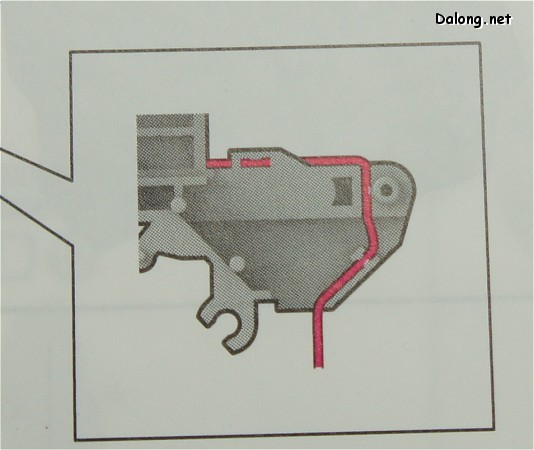

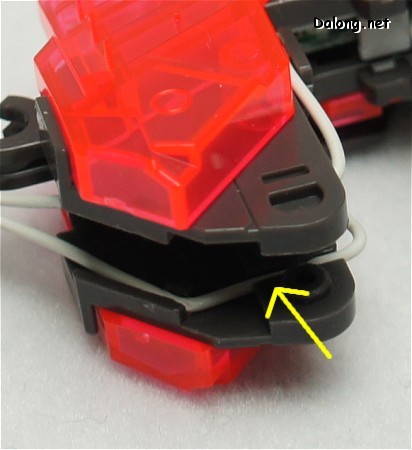

매뉴얼에 나온대로 무릎 프레임 안쪽 홈에 전선을 고정해줍니다.
손가락이 닿지 않는 부위라, 드라이버 끝을 이용하여 꾸겨 넣어주는게 편하네요.

그 다음 무릎 프레임과 종아리 프레임을 다시 결합해주고요.

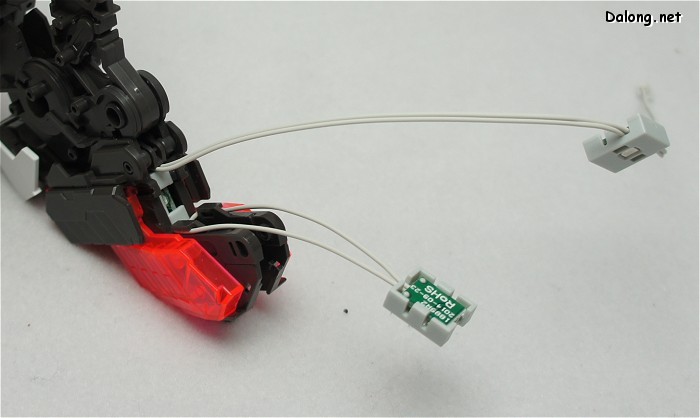

끝부분의 LED 유닛은 발목 위 앞쪽 구멍에 쏙 집어넣습니다.

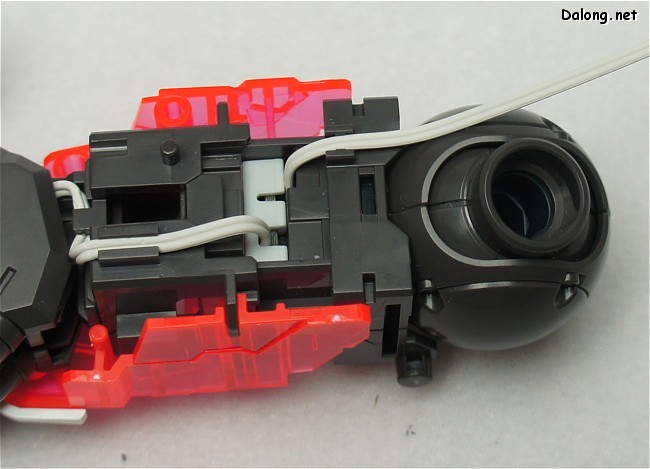

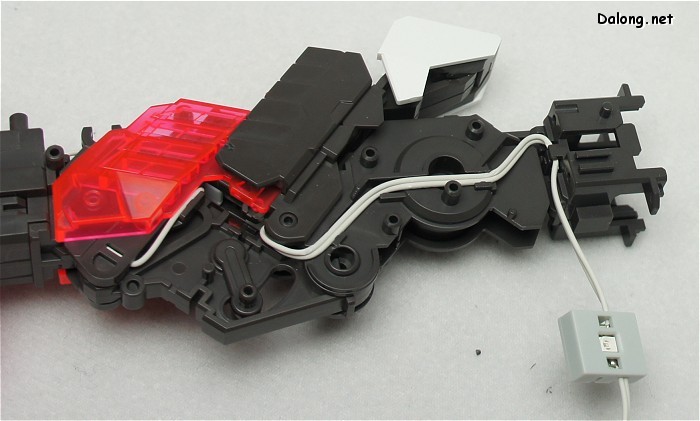

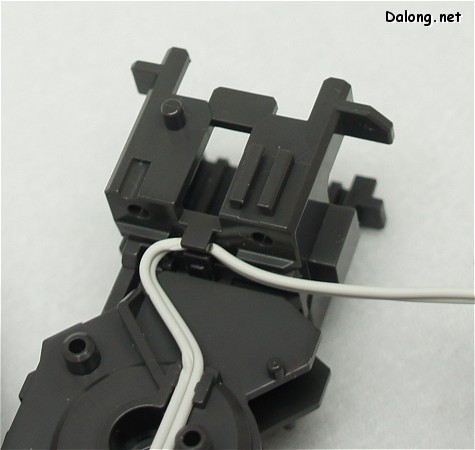

그 다음 전선들을 위와 같이 각종 홈과 고리에 맞추어 배치합니다.

그 다음 무릎 관절 커버를 덮어주고..

위와 같이 전선을 추가로 고정하고, 허벅지 중간에 LED 유닛을 끼워줍니다.

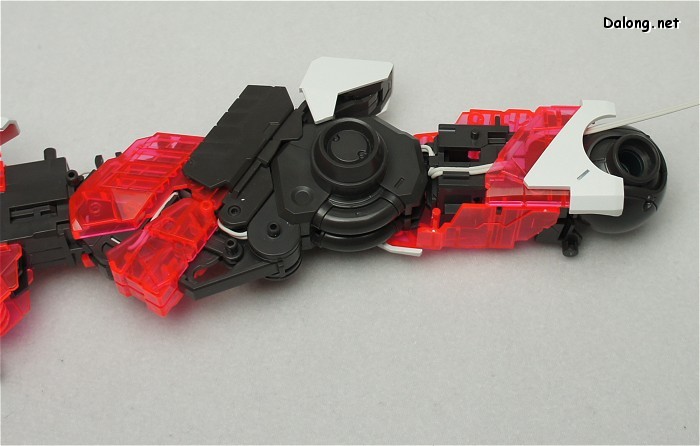

최종적으로 위와 같이 LED 유닛과 전선이 배치되도록 고정합니다.

이제 프레임과 장갑 파츠들을 하나씩 다시 달아주면 됩니다.

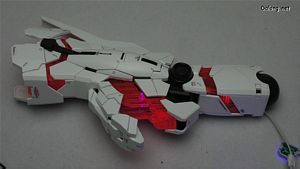

LED가 정상 작동하는지 점등 테스트~

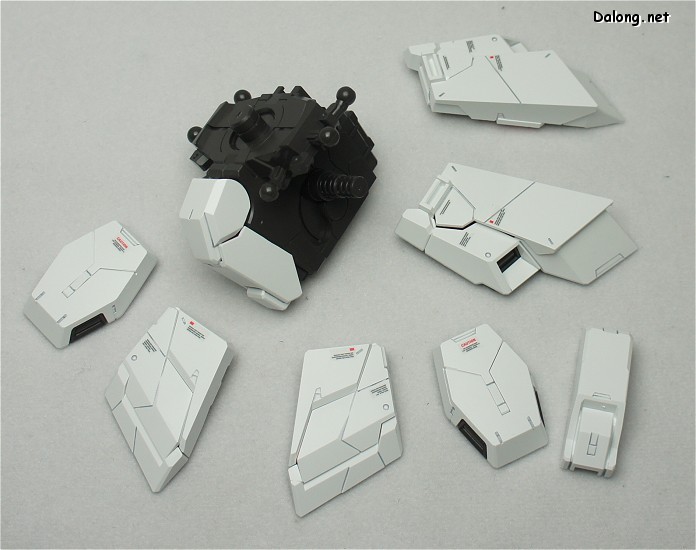

그리고 하체부 장갑을 위와 같이 분리한 다음

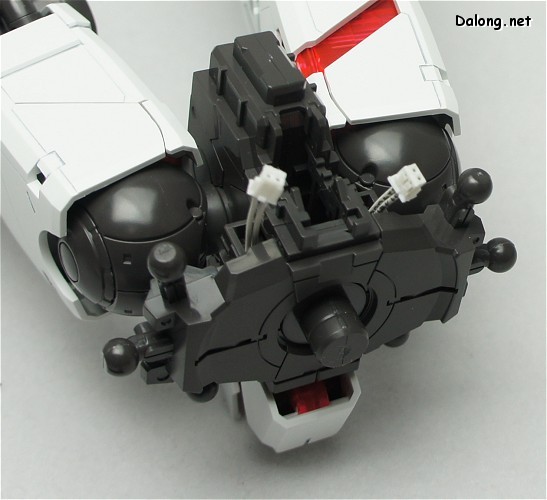

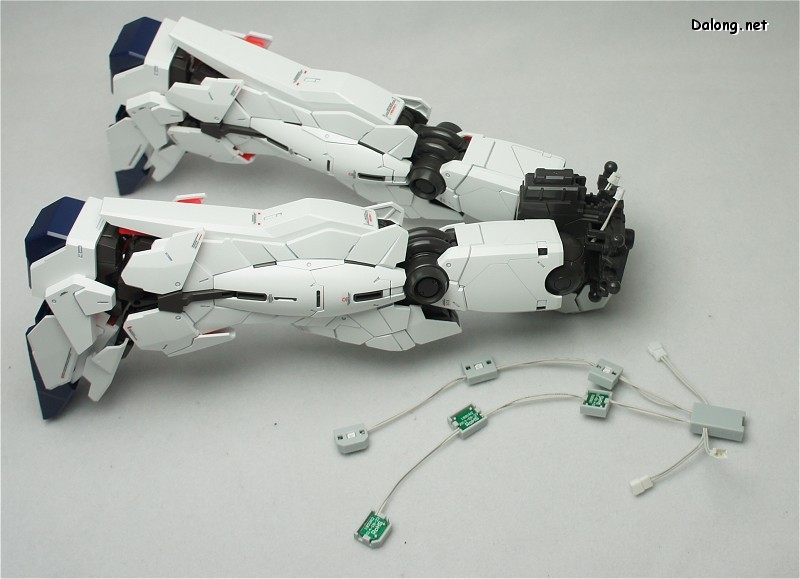

다리쪽 LED 코드를 허리 아래의 구멍에 걸쳐서 꽂은 후
고관절을 결합합니다.

이제 하체용 LED 유닛을 심습니다.

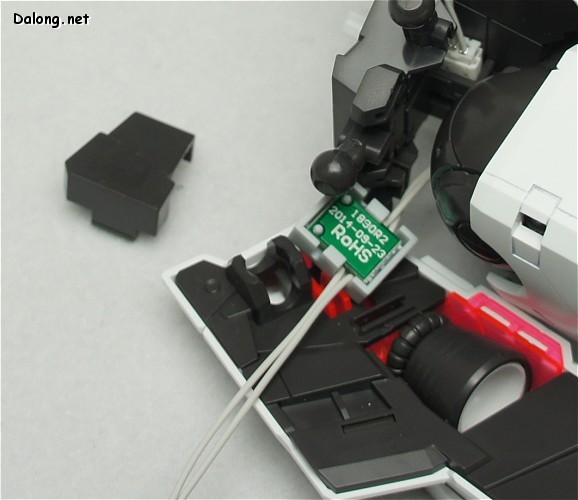

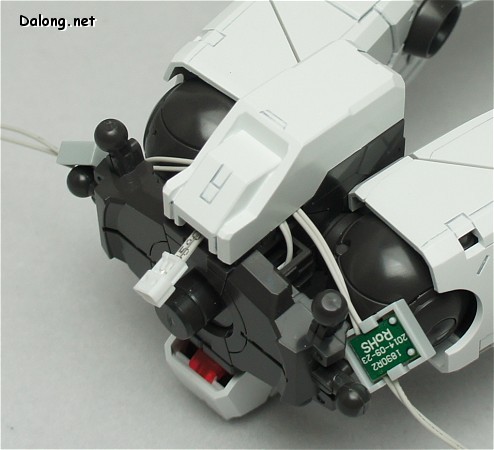

뒤쪽 궁디 구멍에 중앙 LED 유닛을 쏙 집어넣고,

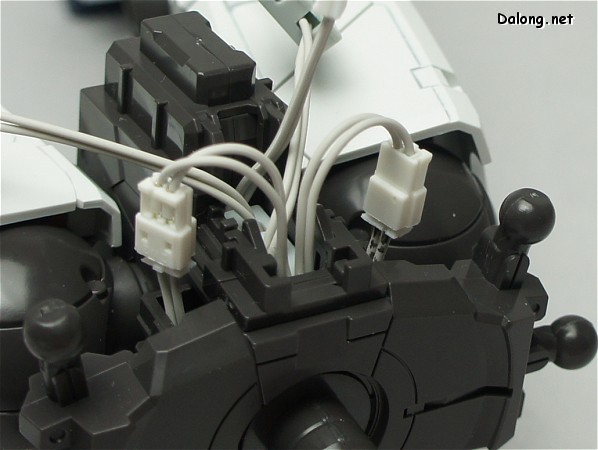

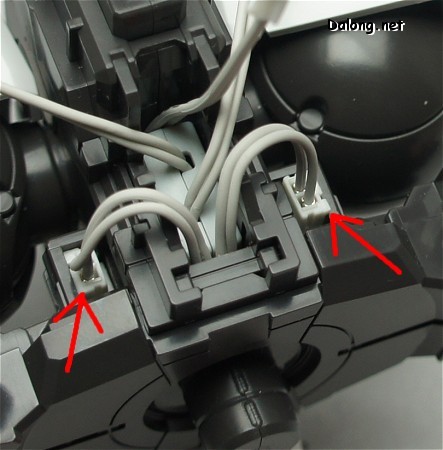

양쪽 커넥터를 다리쪽 소켓과 결합합니다.

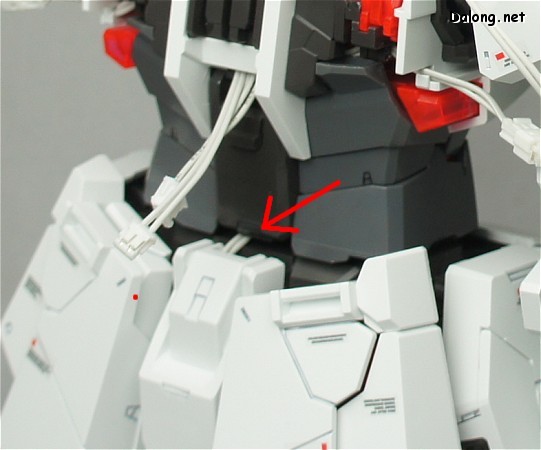

결합된 다리쪽 커넥터 뭉치가 걸리적 거리지 않도록
허리 아래의 구멍에 꾸겨넣어 준 다음,

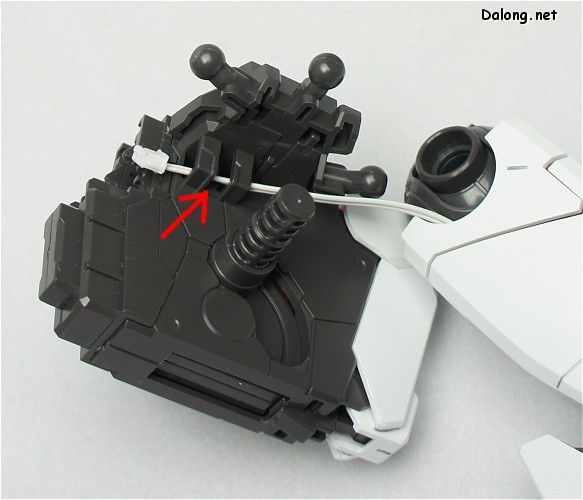

 우측 위와 같이 전선들을 고정 구멍들에 잘 배치해줍니다.

일단 커버 장갑을 닫아서 고정해 두구요..

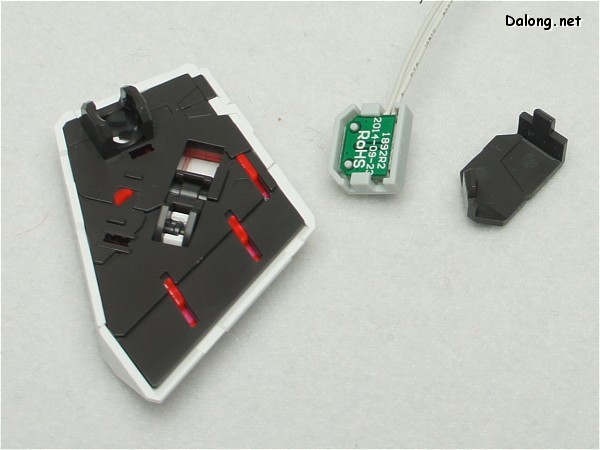

6개의 스커트에 각기 LED 유닛이 들어가는데,

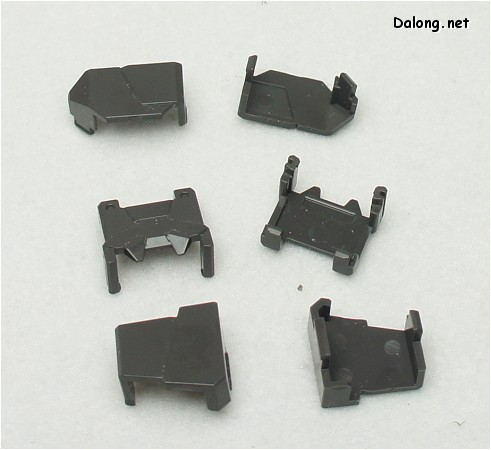

이를 고정하기 위한 별도 파츠가 PG 유니콘 본체에 들어있습니다.

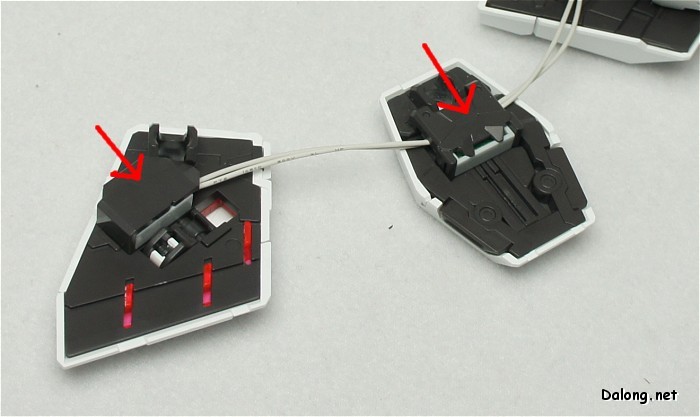

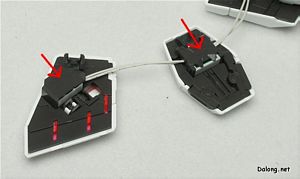

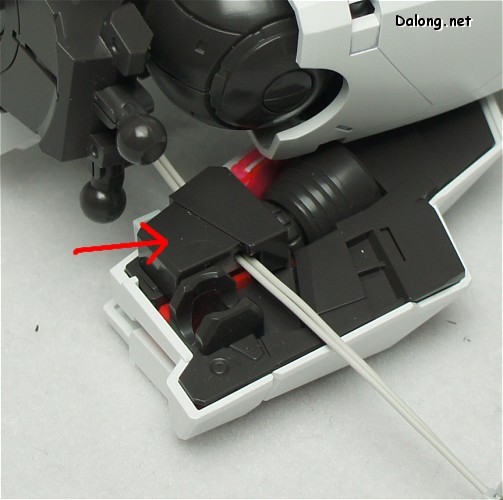

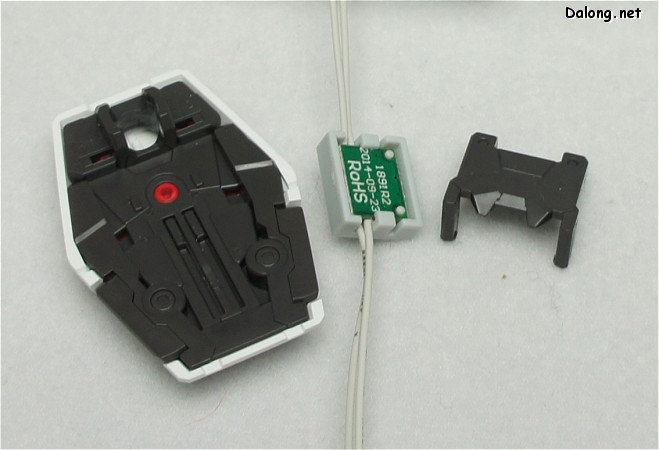

이와 같이 추가 커버 파츠를 이용하여, 리어 스커트 안쪽에 LED 유닛을 고정해줍니다.

사이드 스커트와 앞스커트도 동일한 방법으로,
별도의 커버 파츠로 LED 유닛을 고정해줍니다.

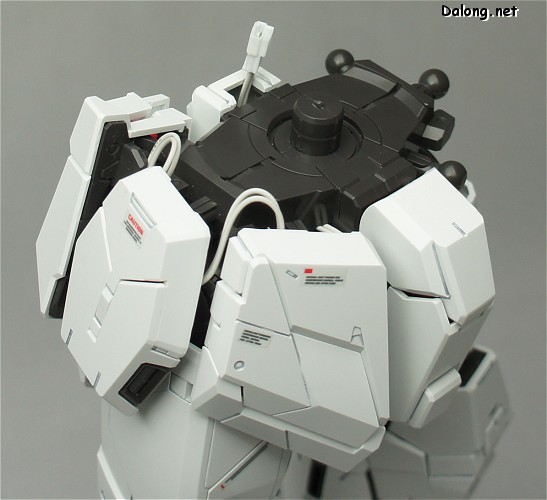

그리고 스커트를 달면, 위와 같이 전선들이 삐죽삐죽해서 보기 안좋은데요.

전선을 스커트 고정핀에 한번씩 감아주거나, 다리 아래쪽 빈공간에 꾸겨넣어서
안보이게 처리할 수 있습니다.

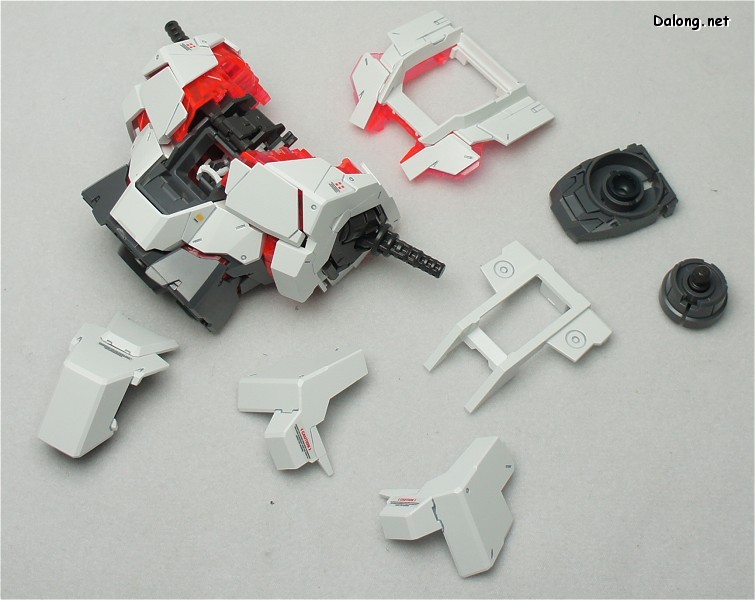

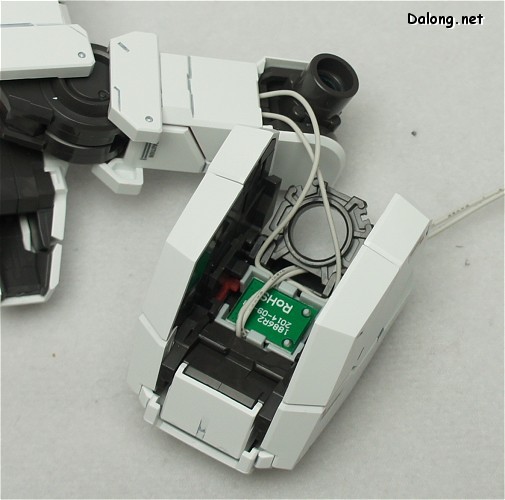

마지막으로 상체에 LED 유닛을 심기 위해 장갑을 분해합니다.

등쪽에 있는 검은색 커버 파츠도 떼어내야 하는데,
반드시 양쪽 어깨를 잡아 벌린 후 떼어내야 잘 빠집니다.
매뉴얼에도 이렇게 설명 되어 있는데요,
저도 별 생각없이 어깨 좁은 유니콘 모드 상태에서 저놈을 빼려다 파손될 뻔 했습니다..

이제 LED 유닛을 심어볼까요~

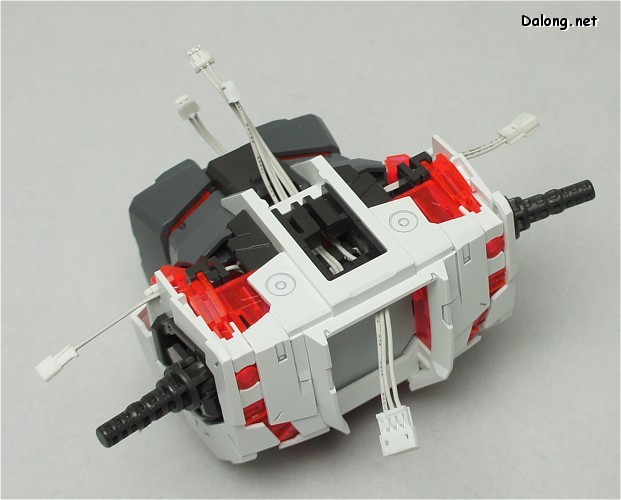

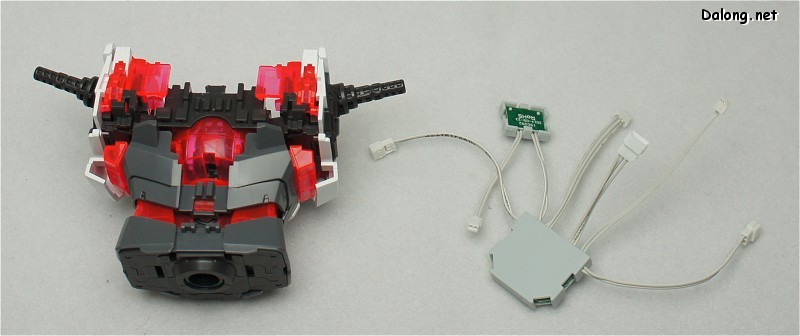

큼직한 중앙 LED 유닛은 목 아래 부분에 끼우고,
작은 LED 유닛은 조종석 뒷 부분에 끼워줍니다.

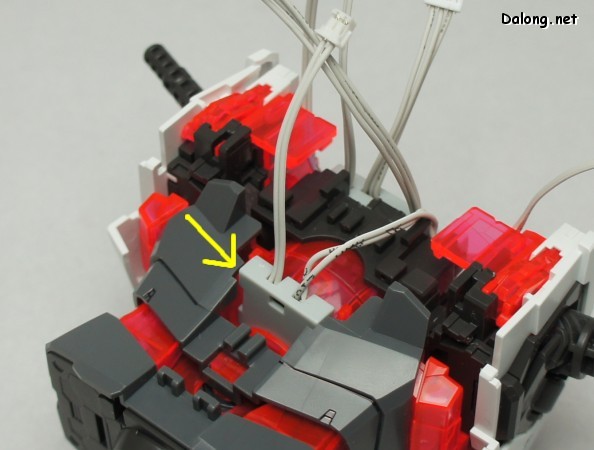

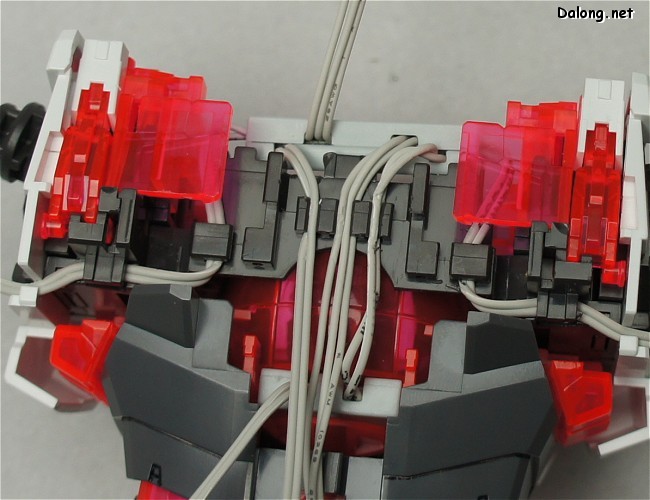

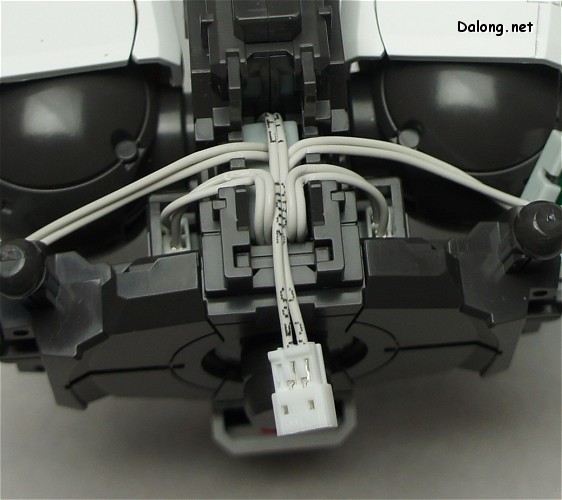

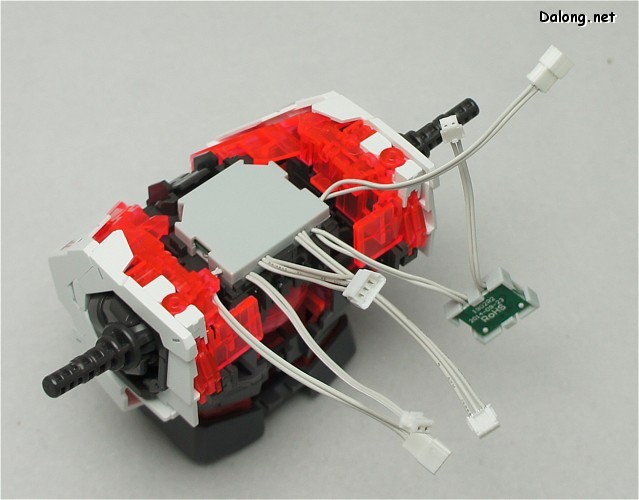

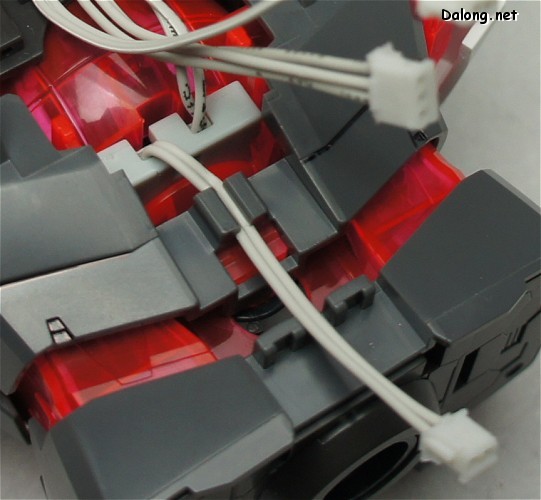

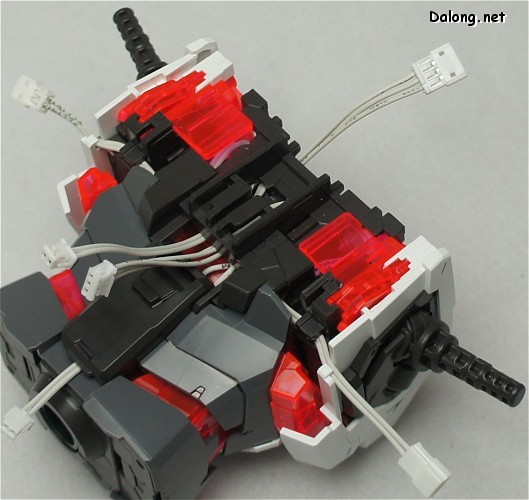

그 다음 매뉴얼을 보고 각종 고정 고리에 위와 같이 전선들을 잘 배치하여 끼워줍니다.

그 다음 등쪽 검은색 파츠를 끼워서 전선들을 고정하고, 하얀색 장갑도 덮어줍니다.

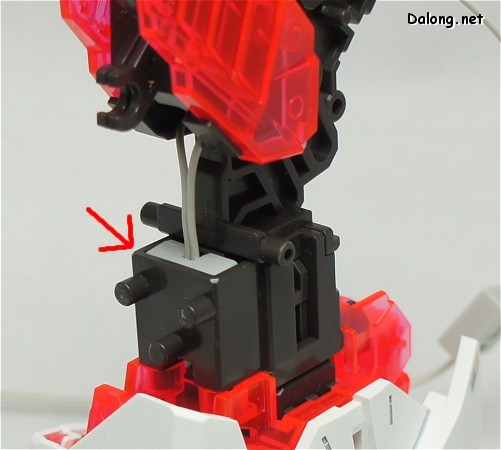

목 파츠는 뒤쪽의 홈에 전선을 넣어서 목 안쪽으로 커넥터를 빼면서 고정합니다.

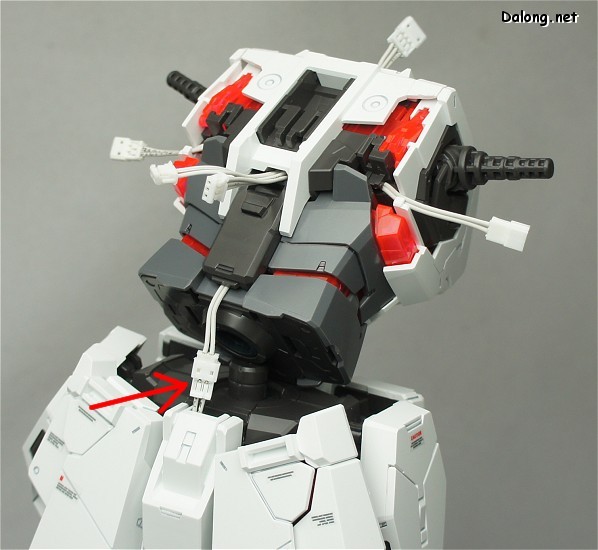

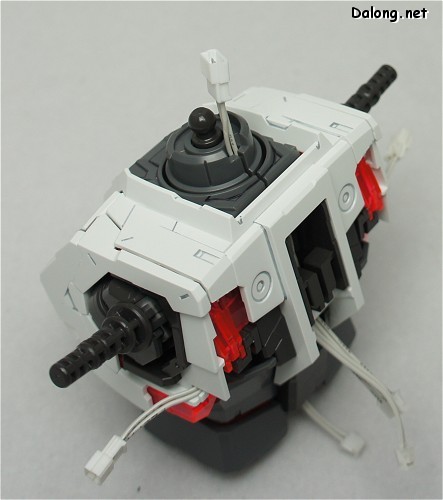

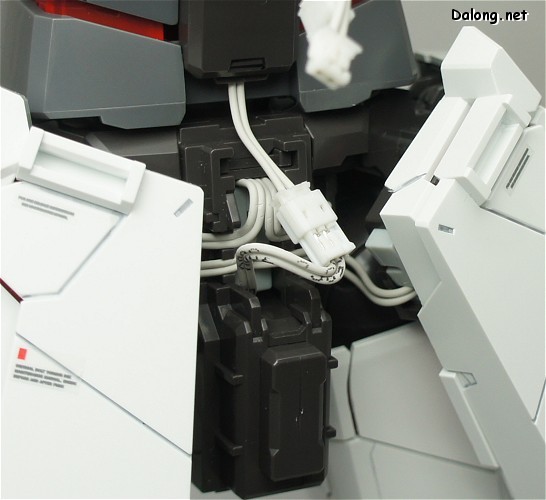

이제 상체와 하체의 커넥터를 연결하여 결합합니다.
다만 저 상태에서는 커넥터가 외부에 노출되어 보기 안좋은데요.

다시 궁디 뒤쪽 가운데 장갑을 잠시 떼어내어,
그 안쪽에 커넥터를 숨기고 덮어주면 깔끔하게 가려집니다.

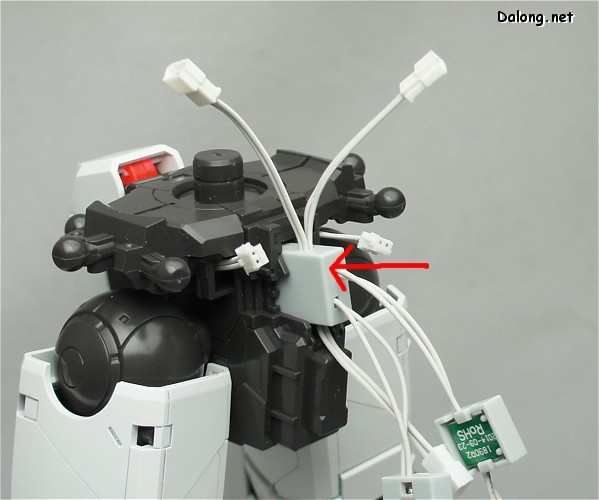

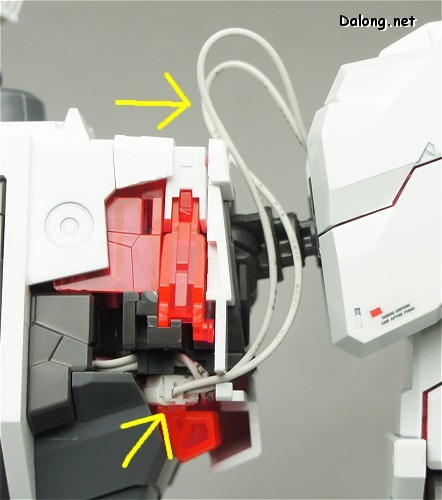

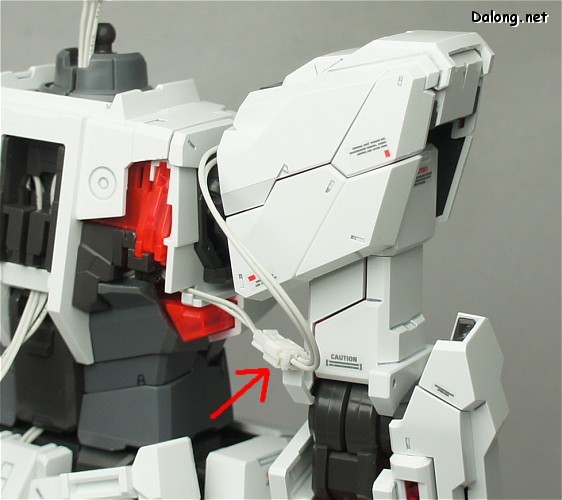

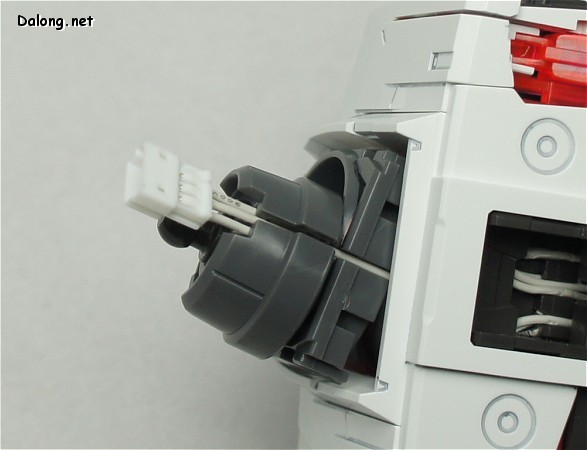

이제 어깨를 결합하고 어깨 커넥터를 몸통쪽 커넥터와 결합해야 하는데요.

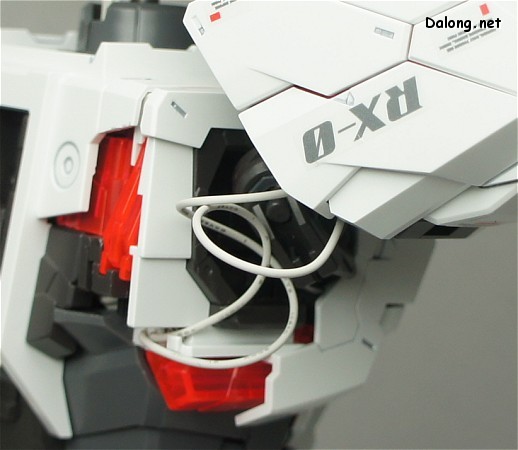

보시다시피 전선이 너무 남아서 굉장히 걸리적 거립니다.

먼저 어깨를 바깥쪽으로 뺀 다음 아래쪽 빈공간에
최대한 커넥터와 전선을 꾸겨 넣습니다.

그럼에도 불구하고 전선 상당량이 저렇게 남아버리는데요.

어깨를 180도 위로 돌려 올린 후,

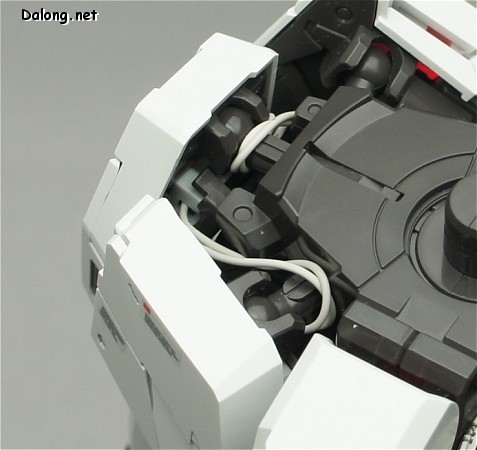

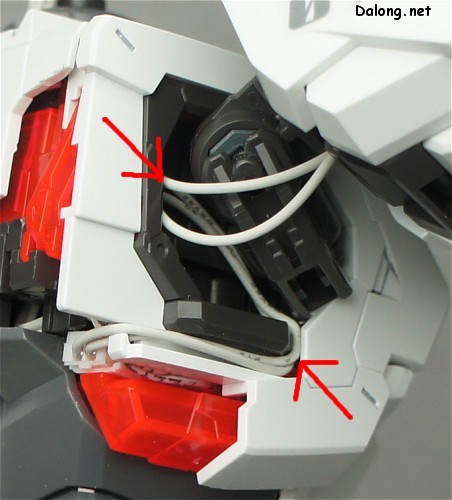

어깨 아래쪽 홈에 전선을 배치하고 어깨 관절 안쪽 빈공간에 남는 전선을 꾸겨넣을 수 있습니다.

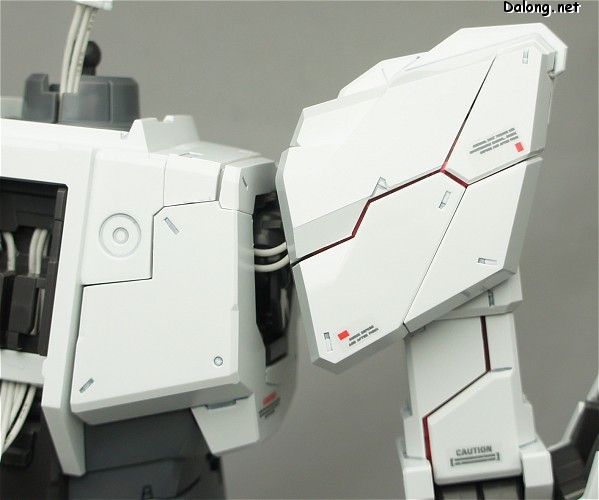

그 다음 몸통 옆 장갑까지 덮어주면,

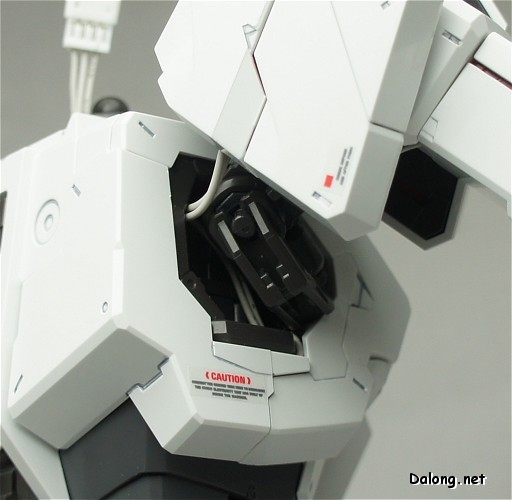

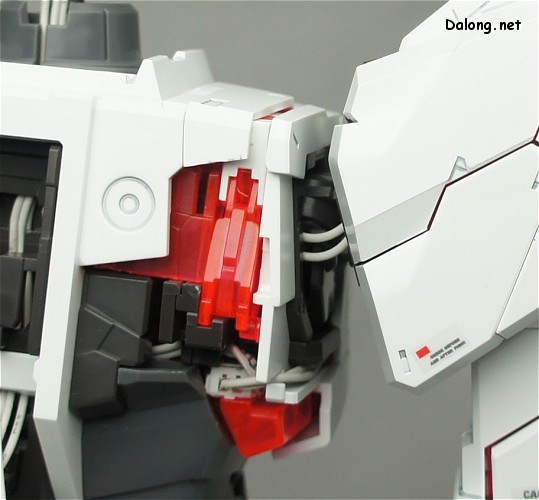

그 길던 전선들이 싹 사라지고 정확히 몸통과 어깨 사이에만 쌀짝 걸쳐보이게 할 수 있습니다.
나름 전선을 보이지 않도록 굉장히 신경써서 설계해주었네요 ^^

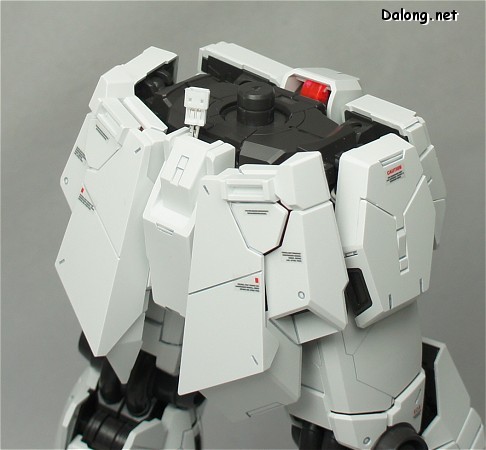

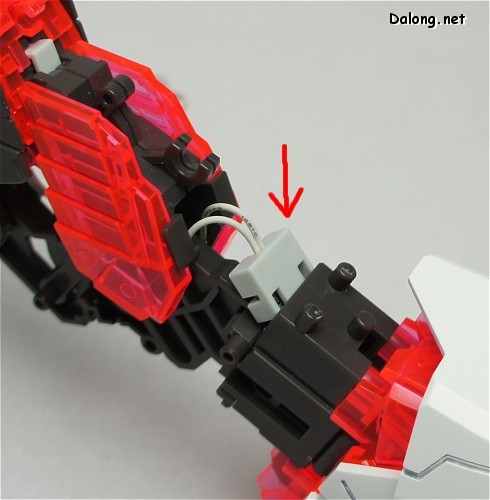

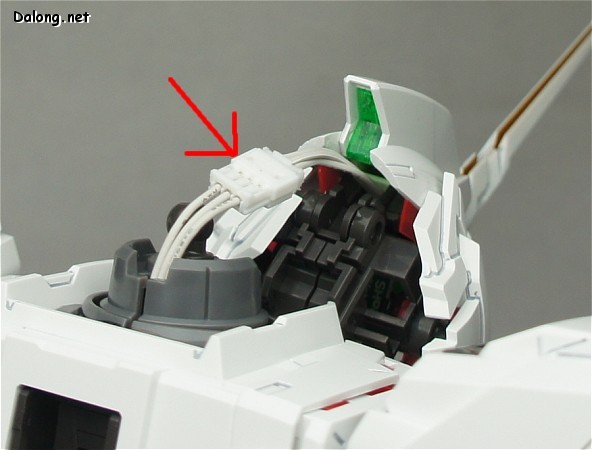

그리고 목 뒷부분의 커넥터를 머리와 연결하고

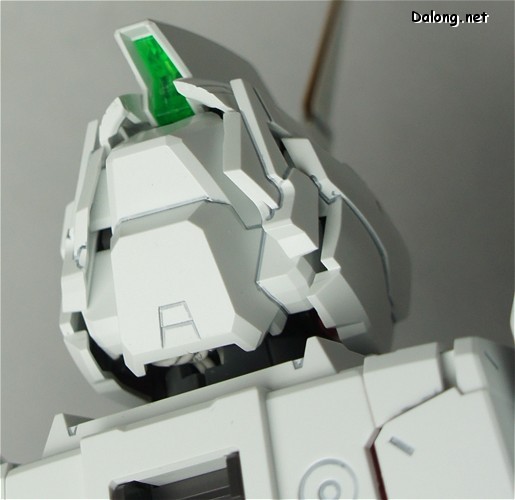

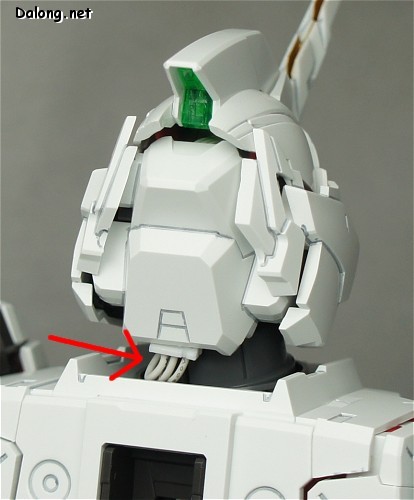

뒷머리 뚜껑을 덮어도 전선과 커넥터가 위와같이 노출되는데요.

뒷뚜껑 안쪽에 최대한 밀어넣으면 거의 안보이게 할 수 있습니다.

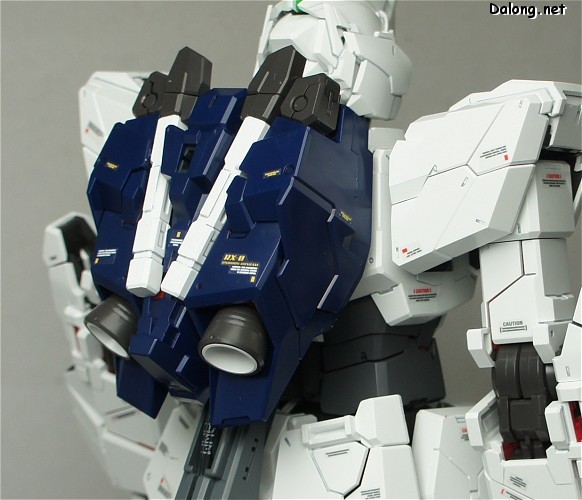

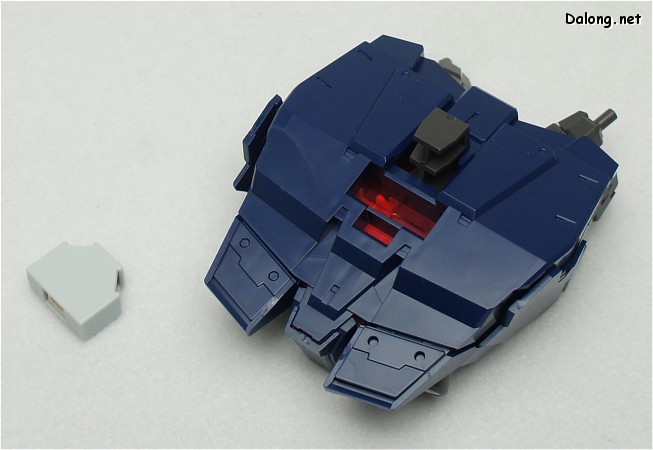

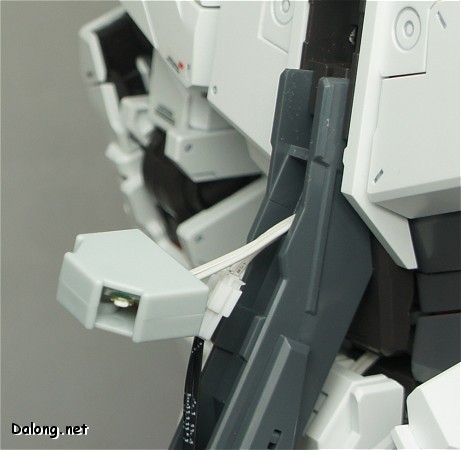

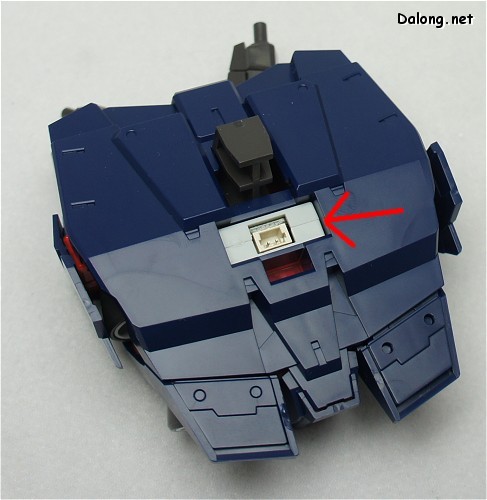

마지막으로 백팩용 LED 유닛을 백팩 안쪽 구멍에 꽂아줍니다.

제대로 연결되었는지 테스트~

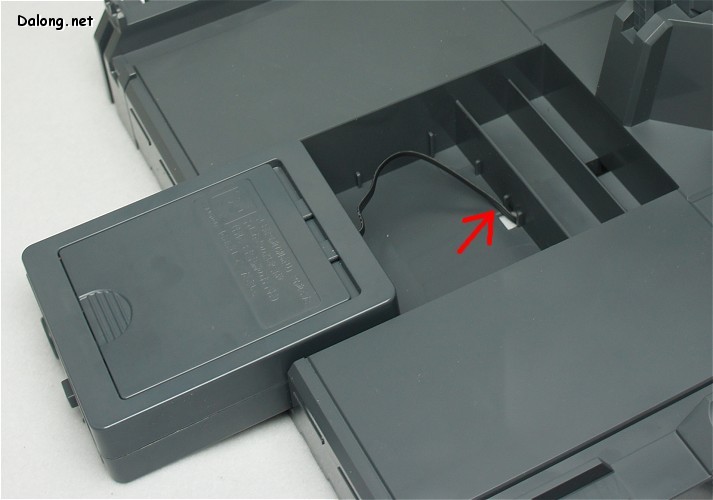

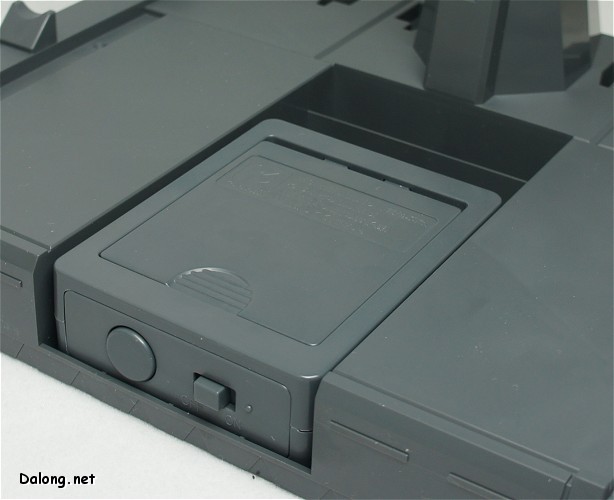

배터리 팩은 스탠드 앞의 구멍에 전선을 빼면서 꽂아줍니다.

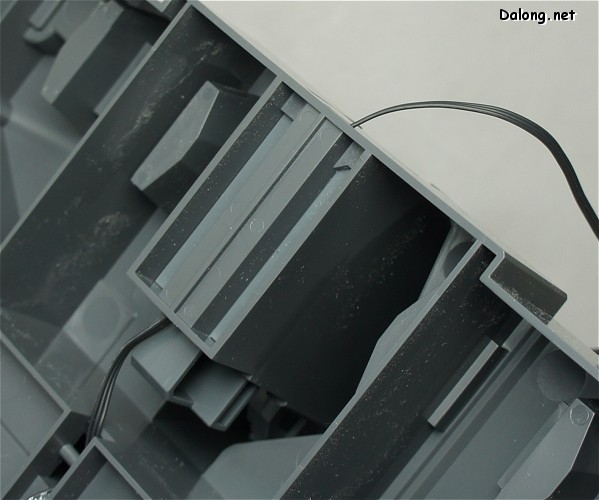

전선을 스탠드 아래 고리에 한번 감아서 뒤쪽으로 뽑은 후

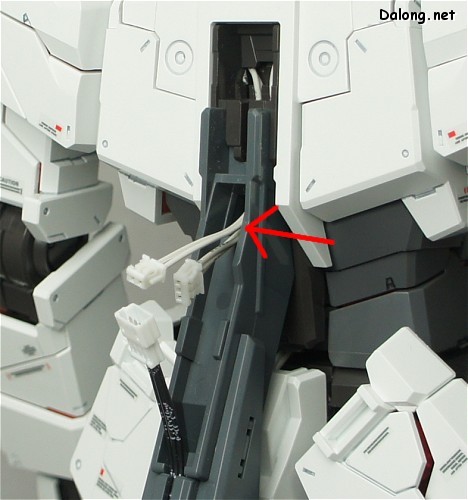

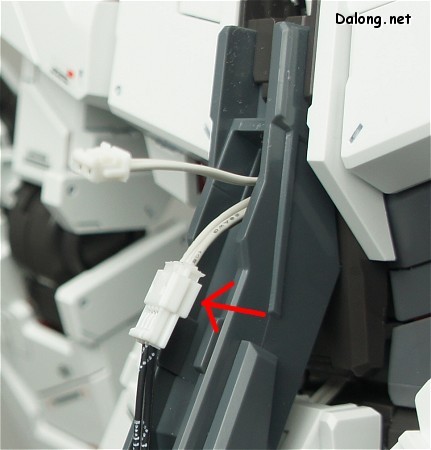

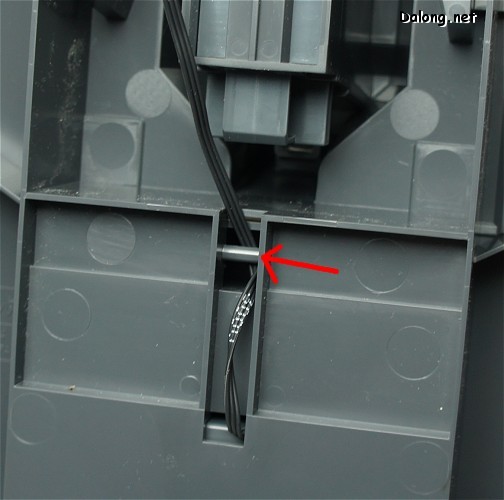

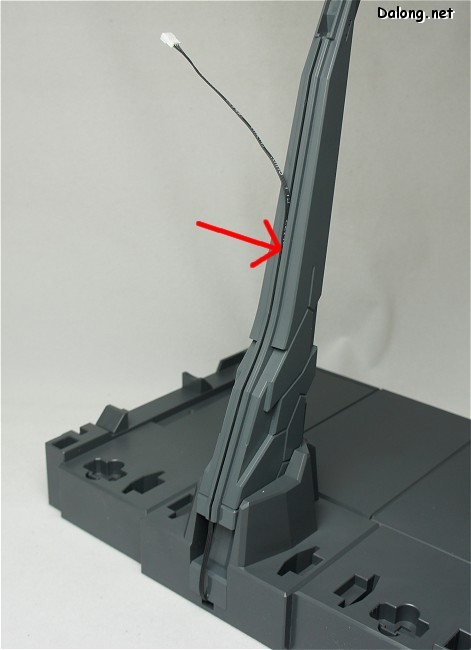

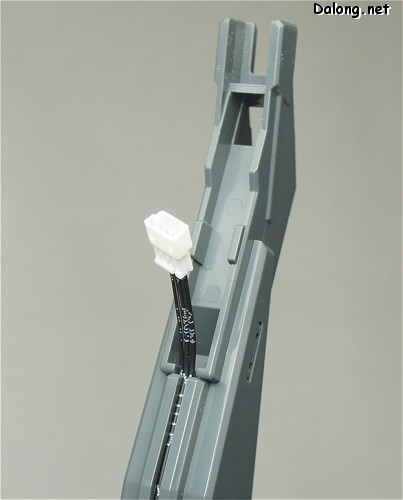

스탠드 기둥 뒤의 홈에 전선을 끼워가면서 맨 끝부분에 커넥터가 나오게 합니다.

그리고 유니콘 본체에서 나오는 2개의 커넥터를 스탠드 구멍에 통과시킨 후,
큰놈을 배터리팩과 연결합니다.

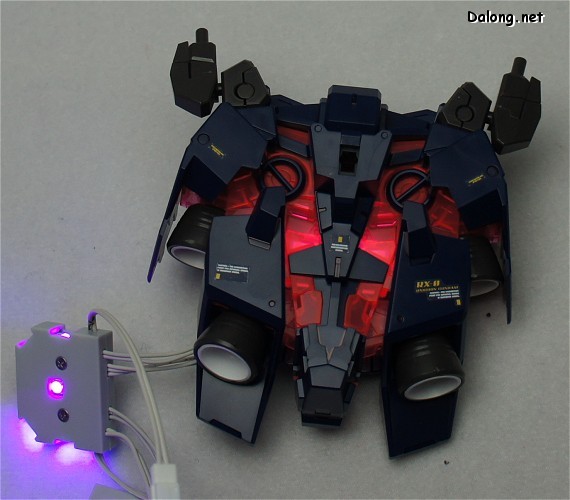

이제 백팩용 LED 유닛까지 결합하면 조립 완료.

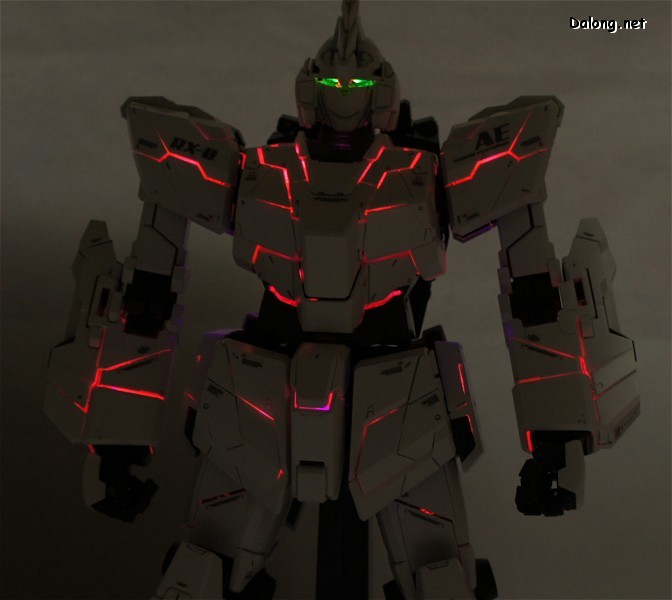

마지막으로 LED 유닛이 정상 동작하는 지 체크!
