Construction 조립 과정 |
|||
|
Part
9 : 선체완성
1 |
|||
조립과정 Part 1 : 스탠드 TOP
배터리와 전원부가 들어가는 스탠드의 조립부분입니다.
전원연결부가
있는 왼쪽 스탠드지지대의 부품도
전원은
저렇게 4개의 코드식으로 만들어지며, 각기 색상이 달라서 헷갈릴 일은
없습니다. ^^
스탠드에 있는 배터리가 저 4개의 코드를 통해 배에
전원을 공급하고,
스피커에 소리를 전달하는 역할을 합니다.
또한
전선을
이쁘게 배치 수 있도록 고정용 은박스티커까지 친절하게 제공됩니다.
어디다
붙여야 좋은지까지 매뉴얼에 설명되어 있지요..
선이 꼬이지 않도록
배선의 색깔 순서까지 지정해주는 친절함..;
각도
조정기능이 있는 오른쪽 스탠드지지대의 부품도
스탠드
본체의 부품도

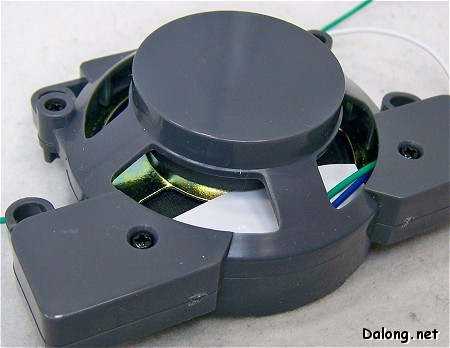

스탠드에
장착되는 스피커입니다.
오디오
잭까지 제공되서 나중에 이어폰이나 더 큰 스피커로 확장할 수도 있습니다.
그치만
본체 자체 스피커의 소리도 커서 굳이 더 큰 스피커로 연결할 일이 있을지는..
^^;
스피커.
스탠드
본체의 조립. 스탠드 자체가 전원공급원이라 아주 조금은 복잡합니다.
스피커와
오디오잭의
고정
스위치와
전원연결용
금속핀 고정
저런식으로
역시 배선이 깔끔하도록 동봉된 은박 테이프로 정리..
건전지
수납부입니다. 제일 굵고 큰거 3개가 필요합니다.
스탠드의
완성. 생각보다 스탠드 만드는데도 시간이 쪼금 걸리네요.
메탈
스티커로 이름과 제원을 붙이게 되어 있습니다. 손이 베이지 않도록
주의!
전원스위치는
뒷면 왼쪽 아래에 있고 오른쪽엔 오디오잭도 있습니다.
스탠드 재질 특성상 먼지가 무지 잘 붙습니다;; 정전기
때문인듯.
뒷면
건전지 커버에는 야마토의 제원이 몰드되어 있습니다.
오른쪽
각도조정용지지대는 저렇게 안쪽으로 꺾여주는데
3개의
홈으로 높낮이를 조절하게 되어 있습니다.
저런식으로
3단계로 높이조정이 가능해서, 야마토의 각도를 조정할 수 있습니다.
조립과정 Part 2 : 동작확인 TOP
이것은 딱히 조립 과정이 아니고, 각종 전자장치에 배선을 미리 확인하고 동작여부를 체크하는 과정입니다.
건전지는
젤 큰거 씁니다 형식명이 뭐였는진 잘..;
매뉴얼에는 단1형 알칼리
건전지라고 나오는데.. 그냥 문방구나 수퍼가서 젤 큰거 사면 맞아요
^^;
특정 상표가 너무 심하게 홍보되는거 아닌지 흠..
리모콘에도
일반형 건전지 2개가 필요합니다.
5개의
주요 전자장치 블록과 연결 케이블들.
우선
이것은 작은 포대를 움직이는 펄스포대 유닛입니다.
한번 가동시키면
무려 20개의 작은 펄스포가 동시에 가동되지요.

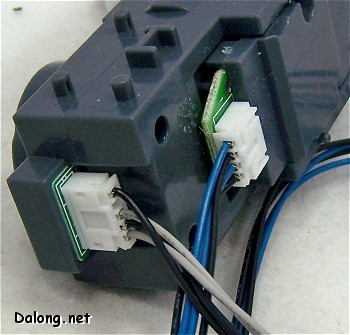

펄스포대의
전선연결
보시다시피,
전자장비나 PC에서 사용하는 코드식으로 전원이 구성되어 있어서
조립이
대따 쉽습니다.
그냥 꽂아주기만 하면되고,
뺄 때는 또 그냥 뽑으면 되고..
전원선이 아주 많은 킷이지만, 선꼬고
연결하고 감고 이런거 전혀 없습니다.
사용자 조립편의성을 아주
심하게 배려한 킷이지요.
이것은
후방의 제3 주포 유닛. 회전로터가 2개 달려있죠.
제2주포
유닛의 전원연결. 2개의 포대가 전원이 따로 들어갑니다.
전원
연결부는 마치 PC 조립하는 기분입니다 ^^;;;
하드디스크의 전원코드와
매우 비슷..
앞부분의
제1,2주포 유닛. 회전 포대가 3개입니다.
전원연결은
2군데에..
모든 전선의 색상이 독립적이라, 매뉴얼만 잘 보면 전혀
헷갈리지 않습니다.
적외선
수신 유닛. 적외선
수신부는 저렇게 생겼어요. 깨질까봐 금속으로 둘러싼건지..
제어
유닛입니다. 이곳으로 전원이 들어오고, 나머지 모든 전원과 동작을
관리하는
일종의 CPU랄까요. 모든
전원부가 여길 거치기 때문에 코드구녕이 많습죠.
바닥에는
스탠드와 연결되는 4개의 코드구멍이..
테스트를
위해, 스탠드에 먼저 저렇게 끼웁니다.
그리고
모든 전자 제어 유닛을 쫙 다 꽂아주고 테스트..
리모콘으로
테스트 해보니 모두 잘 동작하는군요 :-) 워낙 조립법이 간단해서..
난
전자장비 조립은 쑥맥이야! 하시는 분들도 쉽게 할 수 있습니다. 그저
꽂기만 하면되는데요..
처음 동작시켜보고 깜~짝 놀란건,
하나같이
동작할 때 스피커로 나오는사운드가 생각보다 크고 우렁차다는 겁니다.
조용한
밤에 동작시키기엔 좀 거시기할 듯..
유닛들이 움직이는거 보니까
아주 재미있네요.. 자세한건 리뷰에~
그리고 또한가지 재미있는것.
전원을
올리면 모든 포대와 가동유닛들이 초기화되면서 자동으로 원위치가 됩니다.
마치 시동거는 느낌..
리모콘부엔
5개의 부품이 딸려있는데,
나사고정부를
덮어주기 위한 용도입니다.
뭐 이런 것까지 신경쓸 필요가 있었는지..
^^;
